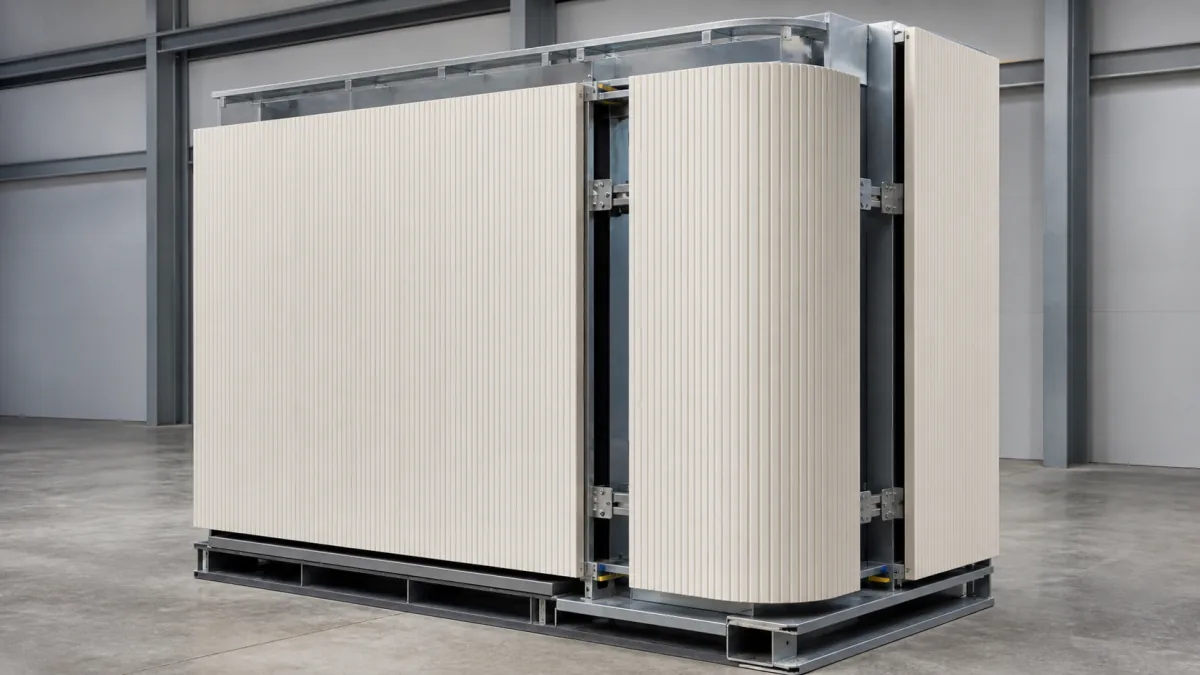

Planificación de paneles de fachada FRP a medida

Planificar paneles de fachada de PRFV (plástico reforzado con fibra de vidrio, también llamado FRP) a medida exige coordinar la arquitectura con la estructura secundaria, las tolerancias de obra y la secuencia de montaje antes de liberar la fabricación. La forma exterior por sí sola no basta: cada panel debe tener un perímetro fabricable, puntos de apoyo definidos, juntas capaces de absorber movimientos y una referencia clara para controlar su posición.

Una buena planificación de paneles de fachada FRP a medida convierte una superficie compleja en piezas repetibles, inspeccionables y transportables. El resultado depende menos de “elegir un panel” que de cerrar los datos de partida, asignar responsabilidades técnicas y validar una maqueta representativa.

Empezar por la intención de diseño y las restricciones del edificio

El primer paso es expresar qué debe conseguir la fachada y qué condiciones reales condicionan su construcción. Conviene separar los requisitos visuales de los requisitos de desempeño y de las restricciones de obra.

Por ejemplo, una superficie continua de apariencia monolítica puede requerir paneles de distintos tamaños, retornos profundos y juntas cuidadosamente alineadas. Una geometría curva puede dividirse en paños de curvatura simple o requerir piezas de doble curvatura, con implicaciones distintas para el molde, el coste y el control dimensional.

Antes de definir despieces, el equipo debería documentar:

• Geometría de referencia: modelo BIM coordinado, planos acotados y versión controlada de la envolvente exterior.
• Áreas visibles y no visibles: qué caras, cantos, retornos y encuentros quedarán expuestos al observador.
• Modulación arquitectónica: ejes de fachada, huecos, cambios de material, sombras, esquinas y líneas de junta deseadas.
• Condiciones ambientales: orientación solar, lluvia impulsada por viento, exposición a contaminantes, ambientes marinos cuando proceda y ciclos térmicos previsibles.
• Prestaciones exigidas al sistema: resistencia frente a acciones aplicables, estanqueidad, comportamiento frente al fuego, aislamiento, acústica o impacto, según el alcance del cerramiento.
• Restricciones de obra: accesos, altura de instalación, medios de elevación, zona disponible para acopio y posibilidad de montar subestructura antes de los paneles.
• Mantenimiento: accesibilidad para limpieza, inspección de juntas, sustitución de una pieza y acceso a anclajes si fuera necesario.

Es importante distinguir entre un panel decorativo fijado sobre un cerramiento existente y un elemento integrado en un sistema de fachada. Las responsabilidades de cálculo, impermeabilización, reacción al fuego y continuidad de las barreras del edificio pueden variar de forma sustancial.

En España, el proyecto debe determinar qué exigencias del Código Técnico de la Edificación y qué normas o evaluaciones resultan aplicables al conjunto constructivo. No debe asumirse que un material compuesto, una ficha genérica o el resultado de un ensayo aislado demuestran por sí mismos la conformidad del sistema instalado.

Crear una estrategia de panelización fabricable

La panelización es la división de la superficie en piezas. Debe equilibrar la intención visual, la repetición, las dimensiones manejables, el transporte, el molde y la capacidad de ajuste en obra.

La estrategia más eficaz suele empezar identificando familias de paneles, no piezas individuales. Una familia puede compartir sección, radio, retorno, textura o patrón de fijación aunque cambie su longitud. Esta clasificación permite decidir qué elementos pueden fabricarse con utillaje común y cuáles necesitan un molde o un proceso específico.

Dividir la geometría según su complejidad real

No todas las curvas tienen las mismas consecuencias. Una curvatura simple —como una sección cilíndrica o cónica— normalmente permite planteamientos distintos a una superficie con doble curvatura, torsión o cambios continuos de radio. Las últimas pueden requerir mayor control de molde y mayor atención a la orientación de fibras, rigidez local y repetibilidad estética.

Al estudiar la geometría, confirme:

1. El radio mínimo y máximo de cada zona.
2. Si el radio se mantiene constante o cambia a lo largo de la pieza.
3. La dirección dominante de la curvatura.
4. La presencia de aristas, pliegues, embocaduras o transiciones a planos.
5. La profundidad de retornos en huecos, esquinas y coronaciones.
6. Si se puede admitir una aproximación por facetas o si la continuidad visual es crítica.

Una superficie aparentemente continua puede dividirse en paneles planos o de curvatura simple si la distancia de observación y la iluminación permiten tolerar las líneas de junta. En cambio, en vestíbulos, accesos o fachadas muy iluminadas, pequeñas variaciones de plano pueden hacerse visibles.

Elegir tamaños de panel a partir de límites verificables

No fije un tamaño máximo solo por estética. Debe comprobarse frente a varios límites: masa de la pieza, rigidez durante la manipulación, dimensiones de transporte, radio de giro de acceso, capacidad del equipo de elevación y posibilidad de introducirla entre andamios, plataformas o huecos de estructura.

Una matriz simple ayuda a priorizar decisiones:

La solución adecuada no es necesariamente la de menor número de piezas. Un panel demasiado grande puede obligar a tolerancias de soporte poco realistas, medios de montaje costosos o riesgos de daño durante el transporte.

Para aplicaciones con formas no planas, una solución de paneles curvos de fachada en PRFV puede servir como referencia para plantear la información geométrica que debe recibir el fabricante.

Coordinar juntas, retornos e interfaces de soporte

Las juntas no son un vacío residual entre paneles: son componentes funcionales del diseño. Definen el drenaje, permiten tolerancias, acomodan movimientos y afectan a la percepción de calidad de la fachada.

Cada junta debe especificar, como mínimo, su ubicación, anchura nominal, rango admisible, profundidad visible, fondo de junta, sellado o perfil de cierre, y relación con la cámara o el plano impermeable posterior. Si existen juntas abiertas, el sistema debe tener una estrategia explícita para evacuar el agua y controlar la entrada de aire o suciedad según corresponda.

Resolver los encuentros antes de cerrar el acabado

Los puntos más sensibles suelen ser:

• Encuentros entre paneles y carpinterías.
• Esquinas exteriores e interiores.
• Arranques sobre zócalos o remates de planta baja.
• Coronaciones, albardillas y encuentros con cubierta.
• Cambios entre PRFV y piedra, vidrio, chapa, hormigón u otros revestimientos.
• Paneles que envuelven pilares, dinteles o huecos.
• Registros técnicos y paneles desmontables.

Los retornos deben ser suficientemente rígidos y compatibles con las fijaciones previstas. Un retorno muy estrecho puede ser difícil de fabricar, vulnerable a golpes o insuficiente para integrar un herraje. Un retorno profundo puede interferir con la estructura secundaria, el aislamiento o la instalación de ventanas.

Definir la cadena de carga y las fijaciones

El proyecto debe indicar cómo se transmiten las acciones desde el panel a la estructura del edificio. Esto incluye peso propio, presión y succión de viento, acciones de mantenimiento, movimientos térmicos y otras cargas aplicables al sistema.

No conviene dejar frases ambiguas como “fijación mecánica oculta” sin planos de interfaz. Para cada familia de paneles deberían quedar definidos:

• Número y posición de soportes.
• Tipo de fijación y material de los herrajes.
• Puntos fijos y puntos deslizantes, cuando se requieran.
• Separación entre panel y soporte.
• Ajustes disponibles en los tres ejes.
• Aislamiento entre materiales si hay riesgo de corrosión, desgaste o incompatibilidad.
• Acceso para apretar, inspeccionar o reemplazar los elementos de fijación.
• Tratamiento de penetraciones en capas de impermeabilización o barreras de aire.

Los adhesivos, si se contemplan, deben evaluarse dentro del sistema real: preparación de superficies, condiciones de aplicación, compatibilidad con el acabado, comportamiento a largo plazo y posibilidad de inspección. No deben utilizarse como una solución genérica para compensar la falta de una interfaz mecánica bien definida.

Establecer datums, tolerancias y datos de replanteo

La fabricación precisa no corrige una estructura construida fuera de tolerancia. Por ello, los datums —planos, ejes y cotas de referencia— deben acordarse entre arquitectura, estructura, fachada y obra antes de producir los paneles.

Un datum útil debe poder localizarse en obra. Por ejemplo, una línea de forjado teórica del modelo puede no ser suficiente si no tiene una referencia física verificable una vez ejecutada la estructura.

Qué referencias debe recibir el fabricante

El paquete de información debería incluir:

• Ejes horizontales y verticales de replanteo.
• Cotas de nivel relevantes.
• Plano de cara acabada de fachada.
• Plano de soporte o estructura secundaria.
• Coordenadas de los puntos de fijación.
• Dimensiones de huecos, encuentros y elementos vecinos.
• Convención de orientación y numeración de paneles.
• Tolerancias del soporte previstas en proyecto.
• Resultados de levantamiento o escaneado de la obra, cuando los soportes ya estén ejecutados.

La tolerancia debe entenderse como una cadena. El desfase final resulta de sumar, de manera adecuada, la variación de estructura, subestructura, panel, fijación y replanteo. Si el detalle de junta solo admite una variación mínima, el diseño necesita ajustes suficientes o controles de obra más estrictos.

Un error habitual es fabricar contra el modelo arquitectónico inicial y medir la estructura al final. En proyectos con geometrías singulares, puede ser preferible fabricar tras un levantamiento validado de los puntos de interfaz, siempre que el programa del proyecto lo permita.

Aprobar color, textura, brillo y estrategia de envejecimiento

El acabado de un panel FRP no se define solo con un nombre de color. El aspecto percibido cambia según el tipo de resina, el sistema superficial, la textura, el brillo, la curvatura, la dirección de la luz y la ubicación relativa de cada panel.

Para evitar discrepancias, la especificación visual debe indicar:

• Muestra física aprobada y su fecha o identificación.
• Color objetivo y método de evaluación acordado.
• Textura: lisa, arenada, mate, granulada u otra definición verificable.
• Nivel de brillo o rango de brillo deseado.
• Dirección de aplicación o patrón, si influye en la apariencia.
• Criterios para uniones, reparaciones permitidas y zonas no vistas.
• Orientación de las piezas respecto a la luz dominante.
• Requisitos de resistencia ambiental que deban validarse para la aplicación concreta.

La uniformidad entre paneles depende también de la gestión de lotes y del proceso. Las diferencias de brillo suelen ser más visibles que ligeras variaciones de tono en superficies extensas, especialmente bajo luz rasante. Por eso es útil evaluar las muestras en condiciones similares a las del edificio, no únicamente en una sala interior.

El envejecimiento debe tratarse como una expectativa de diseño. La fachada puede acumular suciedad de forma desigual cerca de juntas, goterones, coronaciones, drenajes o zonas protegidas de la lluvia. Los detalles que dirigen el agua y reducen el estancamiento suelen ser tan importantes como el acabado elegido.

Usar maquetas para revisar apariencia e interfaces

Una maqueta no es un trámite visual: es una herramienta para descubrir conflictos de diseño antes de multiplicarlos en producción. Su alcance debe corresponder al riesgo del proyecto.

Una muestra pequeña puede ser suficiente para aprobar color, textura y brillo. Sin embargo, una maqueta de fachada de mayor escala resulta especialmente útil cuando hay paneles curvos, juntas abiertas, fijaciones ocultas, retornos profundos, encuentros con ventanas o variaciones entre familias de piezas.

Qué debería validar una maqueta representativa

La maqueta debería incluir las condiciones más críticas, no solo el paño más sencillo. Puede emplearse para revisar:

• Alineación, anchura y continuidad de juntas.
• Percepción de color y brillo entre piezas contiguas.
• Encuentros con carpinterías, remates y materiales adyacentes.
• Acceso real a fijaciones y herramientas de montaje.
• Capacidad de ajuste de la subestructura.
• Drenaje y resolución de cámaras o solapes, si forman parte del sistema.
• Rigidez percibida durante la manipulación.
• Secuencia de montaje y desmontaje de un panel de sustitución.

Es recomendable registrar por escrito qué se aprueba y qué queda abierto. La aprobación de una maqueta estética no sustituye la validación estructural, de impermeabilización, reacción al fuego u otras prestaciones aplicables.

Cambiar el espesor, el retorno, la fijación o el acabado después de aprobar la maqueta puede alterar la apariencia y el comportamiento. Toda modificación debe revisarse frente al conjunto, no como un cambio aislado de una pieza.

Planificar embalaje, elevación y secuencia de instalación

La logística forma parte del diseño del panel. Un elemento que cabe en un plano puede ser imposible de transportar o instalar sin riesgo si no se han previsto puntos de izado, protecciones de canto y orden de descarga.

El plan debe definir cómo viajan, se descargan, se almacenan, se identifican y se elevan los paneles. También debe establecer qué caras no pueden apoyarse directamente y qué elementos temporales son necesarios para evitar deformaciones o marcas en el acabado.

Lista de comprobación logística

Antes de autorizar la fabricación, confirme:

• Dimensiones y masa estimada de cada familia de panel.
• Posición y diseño de los puntos de elevación temporales o permanentes.
• Tipo de bastidor, separadores y protecciones de acabado.
• Orientación de transporte y límites de apilado.
• Etiquetado de cada pieza según planos de montaje.
• Espacio de acopio en obra y protección frente a humedad, suciedad o impactos.
• Equipos disponibles para descarga y elevación.
• Recorrido desde el camión hasta la posición final.
• Secuencia de instalación, incluyendo piezas que bloquean accesos posteriores.
• Procedimiento de inspección al recibir las piezas.

No se deben utilizar taladros, cáncamos o puntos de izado improvisados en obra sin la aprobación técnica correspondiente. Asimismo, los paneles no deben levantarse desde puntos no diseñados para ello, aunque parezcan suficientemente resistentes.

La secuencia de instalación debe considerar las tolerancias acumuladas. Habitualmente conviene empezar en datums claros, comprobar alineación tras las primeras piezas y mantener puntos de control periódicos. Instalar muchos paneles antes de detectar un desfase puede convertir un ajuste local en una corrección extensa.

Asignar las responsabilidades de ingeniería y cumplimiento

Una especificación completa identifica quién diseña, verifica, suministra, instala y aprueba cada parte del sistema. Esta claridad reduce el riesgo de que una interfaz crítica quede fuera del alcance de todos.

La siguiente tabla ayuda a estructurar la matriz de responsabilidades. Debe adaptarse al contrato y no sustituye las obligaciones legales o profesionales de cada participante.

En una solicitud de oferta, indique expresamente si se espera que el proveedor fabrique solo los paneles o también participe en la revisión de fabricabilidad, utillaje, prototipos, acabado, inspección y preparación para expedición. GFIND fabrica productos de fibra de vidrio y componentes de fibra de carbono a medida a partir de planos y requisitos de aplicación del comprador; esa colaboración puede incluir revisión de fabricabilidad y otros servicios acordados para el proyecto.

Para conocer configuraciones habituales de revestimientos, consulte las soluciones de paneles arquitectónicos para fachada. La elección final debe basarse siempre en los planos, cargas, interfaces y requisitos regulatorios específicos del edificio.

Errores frecuentes que conviene evitar

Los problemas más costosos suelen aparecer por decisiones incompletas, no por la pieza en sí. Evite especialmente:

• Aprobar el color mediante una imagen digital en lugar de una muestra física.
• Diseñar juntas sin considerar las tolerancias de estructura y subestructura.
• Ocultar los soportes en el modelo sin definir cómo se montan o ajustan.
• Fijar paneles antes de realizar un levantamiento de las interfaces ejecutadas.
• Tratar los retornos como detalles secundarios cuando alojan herrajes o sellados.
• Dejar la estrategia de drenaje para la fase de instalación.
• Especificar “curvo” sin radios, secciones y tolerancias geométricas.
• Pedir una maqueta solo estética cuando los encuentros son complejos.
• Planificar el transporte cuando los paneles ya están dimensionados.
• Asumir responsabilidades de cumplimiento sin asignarlas por escrito.

Información mínima para solicitar una oferta técnica

Para obtener una propuesta comparable, prepare un paquete de RFQ con el modelo o planos de geometría, cuadro de paneles, detalles de juntas, referencias de soporte, acabado deseado, cantidades por familia, tolerancias, requisitos de inspección y previsiones logísticas. Añada fotografías o muestras de materiales adyacentes si la continuidad visual es importante.

Si el proyecto necesita revisar la fabricabilidad de paneles FRP a medida, puede compartir planos y requisitos mediante el formulario de contacto de GFIND. Una consulta útil no necesita tener todos los detalles cerrados, pero sí debe identificar qué decisiones siguen abiertas y quién las aprobará.
