Cómo especificar el comportamiento al fuego de piezas de PRFV

Una especificación de comportamiento al fuego para una pieza de PRFV (plástico reforzado con fibra de vidrio) debe describir qué normativa aplica, qué método de ensayo se exige, qué clasificación o límite debe alcanzarse y cuál es exactamente la construcción evaluada. No basta con pedir “PRFV ignífugo” o “resina retardante de llama”.

El PRFV no tiene una clasificación frente al fuego universal. El resultado depende de la resina, refuerzos, cargas, pigmentos, espesor, acabado, geometría, sistema de fijación y del conjunto donde se instala. Una solicitud de oferta bien planteada reduce el riesgo de recibir una pieza que parezca adecuada en una muestra, pero no cumpla en la aplicación final.

Empiece por la aplicación y la autoridad competente

El primer paso no es elegir una resina: es definir dónde se utilizará la pieza y quién determina el requisito. En España, una pieza integrada en un edificio puede quedar sujeta al Código Técnico de la Edificación (CTE), en particular al DB-SI, mientras que aplicaciones ferroviarias, marítimas, industriales, de transporte o de maquinaria pueden seguir marcos distintos.

Incluya en la especificación:

• Uso final: revestimiento interior, panel de fachada, carcasa de equipo, cubierta, bandeja, puerta, alojamiento eléctrico, componente de vehículo o elemento de proceso.
• Ubicación de instalación: interior, exterior, vía de evacuación, local de riesgo especial, sala técnica, zona pública, túnel o recinto industrial.
• Función de la pieza: decorativa, de cerramiento, portante, protectora, aislante o parte de una barrera.
• Exposición prevista: fuente de ignición, proximidad a equipos calientes, cableado, combustibles, llamas o radiación térmica.
• Norma, reglamento o pliego contractual aplicable: incluyendo edición, apartado y clasificación requerida.
• Autoridad que interpretará el requisito: dirección facultativa, organismo de control, ingeniería del proyecto, fabricante del sistema, cliente final o autoridad reguladora.

Para elementos de construcción, el lenguaje habitual es la clasificación europea conforme a UNE-EN 13501-1, que evalúa la reacción al fuego. Sin embargo, que una pieza esté en un edificio no significa automáticamente que deba cumplir una clase concreta: la exigencia puede variar según su función, ubicación y si forma parte de un sistema constructivo determinado.

Un panel de PRFV para una fachada, por ejemplo, no debe especificarse sólo como “panel con clase al fuego”. Conviene definir si es un acabado, una capa exterior, un elemento de un sistema de fachada ventilada o un componente de un cerramiento completo. Para proyectos de envolvente, puede ser útil revisar las posibilidades de paneles arquitectónicos de fachada antes de cerrar el alcance técnico.

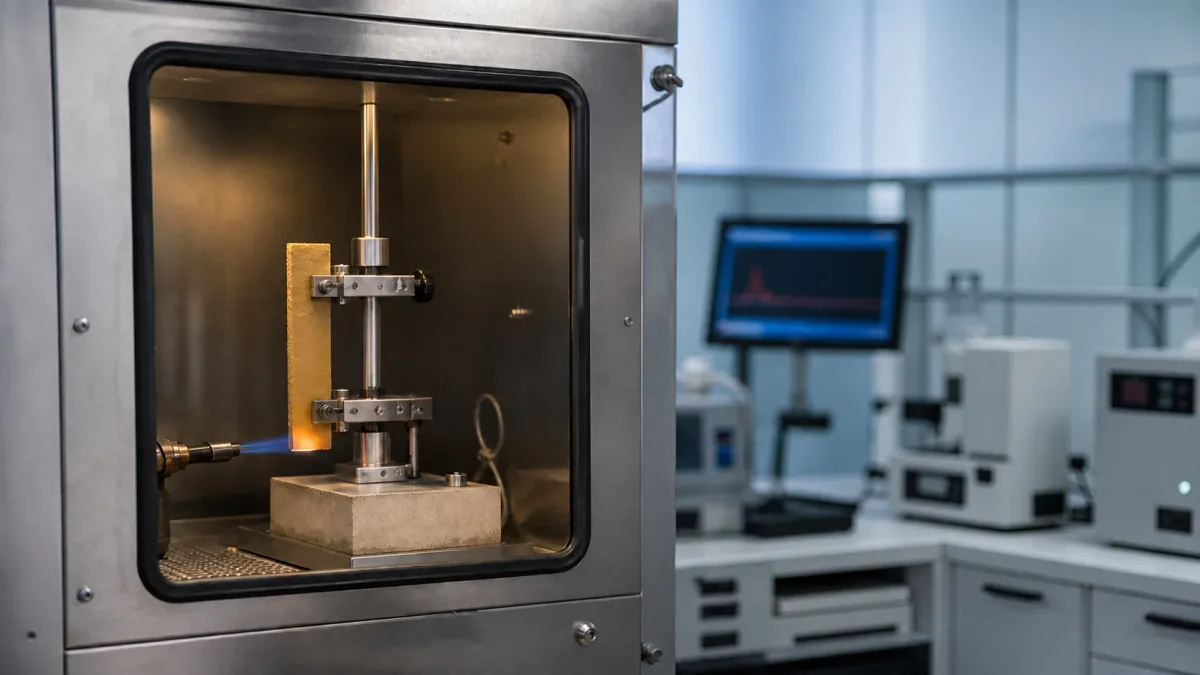

Indique el método de ensayo y el nivel de aceptación exigido

Una clasificación sin método, condición de montaje y nivel de aceptación puede resultar ambigua. Especifique la norma de clasificación y, cuando el proyecto lo requiera, los ensayos que la sustentan.

En edificación europea, la reacción al fuego suele expresarse mediante una clase como B-s2,d0 o C-s3,d1, siempre que sea la clasificación pertinente para el producto y uso previstos. La letra principal describe la contribución al fuego; los sufijos tratan, respectivamente, la producción de humo y la formación de gotas o partículas inflamadas.

No conviene sustituir una exigencia europea de clasificación por expresiones comerciales como “autoextinguible”, “retardante de llama” o “FR”. Estos términos pueden describir una formulación o un comportamiento observado en un ensayo concreto, pero no demuestran por sí solos el cumplimiento de una clase, un reglamento o una instalación.

Tampoco es seguro asumir equivalencias directas entre métodos de distintos mercados. Un resultado UL, ASTM, ISO, EN o UNE puede ser útil si el pliego lo acepta, pero no debe presentarse como equivalente a otra clasificación sin una evaluación técnica y documental adecuada.

Redacte el requisito con precisión

Una formulación útil para un pliego podría seguir esta lógica:

El componente deberá cumplir la clasificación de reacción al fuego [clase requerida] conforme a UNE-EN 13501-1, para la construcción, espesor, acabado, orientación, soporte y sistema de fijación definidos en este documento.

Si se exige resistencia al fuego, cambie el enfoque. No pida que “el PRFV sea EI 60” salvo que la pieza forme parte de un elemento constructivo completo ensayado o clasificado para esa prestación. La resistencia al fuego pertenece normalmente al conjunto instalado —por ejemplo, tabique, puerta, conducto o cerramiento— y no a una lámina de compuesto aislada.

Defina la construcción completa que se ha ensayado

La evidencia de fuego sólo es relevante en la medida en que represente el producto suministrado. Una muestra de laboratorio puede diferir de la pieza real en aspectos que cambian de forma importante el resultado.

La especificación de comportamiento al fuego del PRFV debería fijar, como mínimo:

• Tipo de resina y sistema de curado.
• Refuerzos: manta, tejido, velo superficial, núcleo u otras capas.
• Espesor nominal, rango permitido y masa por superficie cuando corresponda.
• Número y secuencia de capas del laminado.
• Cara visible y cara expuesta al fuego durante el ensayo.
• Gelcoat, pintura, barniz, película decorativa, capa anti-UV o revestimiento.
• Cargas minerales, pigmentos, retardantes de llama y otros aditivos relevantes.
• Sustrato o soporte detrás de la pieza: aire, tablero, aislamiento, metal, hormigón u otro.
• Cámara de aire, juntas, solapes, sellantes y perfilado de bordes.
• Tipo, separación y posición de fijaciones.
• Orientación de instalación: vertical, horizontal, techo, pared o inclinada.
• Geometrías especiales: nervios, perforaciones, huecos, curvaturas, cantos expuestos y espesores localmente reducidos.

En un componente moldeado, la zona más gruesa de una pieza no siempre representa la condición más desfavorable. Una pestaña delgada, una abertura de ventilación o un borde sin sellar pueden comportarse de forma distinta. Por ello, el plan de ensayo debe identificar las partes críticas de la geometría, no sólo una placa plana de material.

Cuando el producto se vende como parte de un sistema, la documentación debe distinguir claramente entre:

1. el material o laminado base;
2. la pieza acabada;
3. el montaje ensayado; y
4. el sistema final para el que existe una clasificación.

Confundir esos cuatro niveles es una de las causas más comunes de especificaciones imprecisas.

Separe las necesidades de llama, humo, calor y estructura

“Seguridad contra incendios” reúne prestaciones diferentes. Una resina que reduce la propagación de llama no necesariamente aporta baja emisión de humo, aislamiento térmico, estanqueidad o capacidad estructural durante un incendio.

Los requisitos de humo pueden ser especialmente relevantes en espacios cerrados, transporte y zonas de evacuación. Aun así, la selección debe basarse en el marco aplicable al proyecto, no en una preferencia genérica por la cifra o letra “más alta”.

La necesidad estructural también debe revisarse por separado. Una carcasa de PRFV puede necesitar conservar rigidez ante calor de proceso, pero eso no equivale a mantener una función portante durante un incendio normalizado. Si la pieza contribuye a la estabilidad, compartimentación o protección de una ruta de evacuación, la ingeniería del sistema debe definir la prestación del montaje completo.

Controle resinas, aditivos, pigmentos y cambios de laminado

La formulación influye, pero la palabra “ignífuga” no define una receta inmutable ni garantiza el mismo resultado en toda la gama de piezas. Cualquier modificación relevante debe evaluarse antes de asumir que conserva la evidencia de fuego disponible.

Incluya una lista de cambios sujetos a revisión, entre ellos:

• Cambio de familia, proveedor o grado de resina.
• Ajuste de la proporción de retardante de llama o carga mineral.
• Sustitución de pigmento, gelcoat, pintura o acabado superficial.
• Cambio de tipo, gramaje o arquitectura del refuerzo.
• Variación de espesor, contenido de fibra o secuencia de capas.
• Incorporación de núcleo, espuma, adhesivo, sellante o película.
• Alteración de la cara expuesta, del proceso de curado o de la textura superficial.
• Cambio de fijación, soporte, junta o configuración de montaje.

Los pigmentos oscuros, ciertos acabados y las capas superficiales pueden cambiar la respuesta de la cara expuesta. Del mismo modo, aumentar el espesor no garantiza una mejora automática de la reacción al fuego: puede cambiar la masa combustible, la exposición de las capas y la forma en que se desarrolla el ensayo.

La forma más segura de comprar es establecer una construcción controlada. En lugar de aceptar “resina equivalente”, identifique las características que no pueden cambiar sin aprobación: formulación de referencia, espesor, acabado, laminado y condiciones de instalación. Si el proveedor propone alternativas por fabricación o coste, pida que indique por escrito qué parte de la evidencia existente sigue siendo aplicable y qué validación adicional sería necesaria.

Solicite informes relevantes sin generalizar sus conclusiones

Los informes de ensayo y los documentos de clasificación son herramientas útiles, pero deben leerse dentro de su alcance. Un documento válido para un panel de una dimensión, espesor y soporte determinados no demuestra automáticamente el comportamiento de cualquier pieza fabricada con una resina parecida.

Solicite, según corresponda:

• Informe de ensayo completo o extracto técnico con identificación inequívoca de la muestra.
• Documento de clasificación aplicable, con la norma, clase y fecha claramente indicadas.
• Descripción de la construcción ensayada: espesor, acabado, soporte, orientación y fijaciones.
• Campo de aplicación directa o extendida, si existe y es pertinente.
• Identificación de laboratorio, método y edición normativa utilizados.
• Declaración del fabricante sobre las diferencias entre el artículo ofrecido y la muestra documentada.
• Plan de control de materiales o trazabilidad acordado para la fabricación suministrada.

Revise especialmente las limitaciones. Pregunte si la clasificación se aplica a una cara concreta, a un intervalo de espesores, a instalación vertical u horizontal, o a un sustrato específico. Si falta esta información, no debe rellenarse con suposiciones comerciales.

Evite también pedir certificados que no responden a la necesidad real. Un certificado de sistema de gestión, una ficha de seguridad o una declaración genérica de la resina no sustituyen un informe de clasificación del producto o conjunto relevante.

Planifique ensayos del proyecto y control de cambios

Cuando la pieza es nueva, el montaje es singular o la normativa exige una configuración que no está cubierta por documentación existente, el ensayo debe formar parte del plan del proyecto. Conviene identificarlo pronto, antes de congelar herramientas, colores, acabados y diseño de fijaciones.

Un proceso práctico puede ser el siguiente:

1. Definir el requisito regulatorio y contractual. El comprador o su prescriptor confirma la norma, clase y ámbito de aplicación.
2. Cerrar la construcción de referencia. Se documentan materiales, espesores, acabado y montaje.
3. Revisar la fabricabilidad. Se identifican zonas críticas, tolerancias y efectos de proceso que puedan afectar al resultado.
4. Comparar la evidencia disponible. Se determina si cubre directamente el producto o sólo ofrece una orientación inicial.
5. Acordar el plan de validación. Puede incluir muestras, ensayo de producto, ensayo de sistema o revisión de un organismo competente.
6. Congelar la configuración ensayada. Las compras y producción se vinculan a la definición aprobada.
7. Gestionar los cambios. Cualquier cambio se evalúa antes de aplicarse a piezas destinadas al proyecto.

Para piezas personalizadas, GFIND puede revisar la fabricabilidad, preparar utillaje y prototipos, fabricar componentes moldeados y realizar inspecciones conforme a referencias acordadas. Esa colaboración técnica no desplaza la necesidad de que el comprador defina el requisito normativo ni de que se valide la configuración final cuando el proyecto lo exija.

Los ensayos deben presupuestarse y programarse como una actividad técnica independiente cuando sean necesarios. No deben tratarse como una formalidad al final del proceso, porque un resultado no conforme puede obligar a modificar resina, laminado, acabado, herramientas o sistema de instalación.

Mantenga explícita la responsabilidad de cumplimiento

La responsabilidad debe quedar repartida de forma clara en la solicitud de oferta, el pedido y la documentación técnica. El proveedor puede fabricar según una construcción acordada y aportar los documentos disponibles; el prescriptor, contratista, promotor o comprador debe confirmar que esa evidencia satisface el uso concreto y los requisitos de la autoridad competente.

Una matriz simple evita malentendidos:

No acepte frases abiertas como “cumple normativa contra incendios” si no se identifica qué normativa, para qué producto y bajo qué condiciones. Del mismo modo, el proveedor no debería asumir por defecto que una clasificación de un material cubre el sistema instalado en obra.

Errores frecuentes en una RFQ de PRFV

• Pedir “material ignífugo” sin indicar norma ni clase.
• Solicitar una clase de reacción al fuego para un elemento que realmente requiere resistencia al fuego.
• Adjuntar un informe de una placa plana para validar una pieza hueca, nervada o perforada.
• Cambiar color, gelcoat o espesor después del ensayo sin revisión.
• Omitir el soporte, la cámara de aire o el sistema de fijación.
• Asumir que una clasificación europea, ferroviaria o eléctrica es intercambiable con otra.
• Exigir documentación de fuego al proveedor sin definir quién aprobará su adecuación al proyecto.

Preguntas frecuentes sobre la especificación de fuego del PRFV

¿Una resina retardante de llama hace que cualquier pieza de PRFV sea ignífuga?

No. La resina es sólo una parte de la construcción. El resultado depende también de la fibra, el espesor, las capas superficiales, las cargas, la geometría y la configuración de ensayo o instalación.

¿Puede una ficha técnica de la resina justificar la clasificación de una pieza terminada?

Normalmente no es suficiente. La ficha puede aportar información útil para desarrollar la formulación, pero la pieza final puede incluir refuerzos, gelcoat, pigmentos y condiciones de montaje no representadas en el dato de la resina.

¿Qué debo enviar al solicitar una oferta?

Envíe planos, uso final, norma y clase requerida, espesor, acabado, color, montaje previsto, soporte, tipo de fijación, volumen estimado y documentación que debe entregarse. Si aún no dispone de todos los datos, indique cuáles están pendientes y no presente el requisito como cerrado.

¿Cuándo debe ensayarse el sistema completo?

Debe valorarse cuando la exigencia afecta al comportamiento de un cerramiento, fachada, partición, puerta, conducto u otro conjunto en el que el soporte, las juntas y las fijaciones modifican la prestación. También cuando la evidencia disponible no cubre la pieza real o su instalación.

Una buena especificación de comportamiento al fuego del PRFV convierte un requisito genérico en criterios verificables: aplicación, norma, clase, construcción, montaje, documentación y control de cambios. Si está definiendo una pieza compuesta a medida, puede consultar soluciones de componentes compuestos o compartir los requisitos técnicos del proyecto para revisar qué información debe quedar cerrada antes de fabricar o ensayar.
