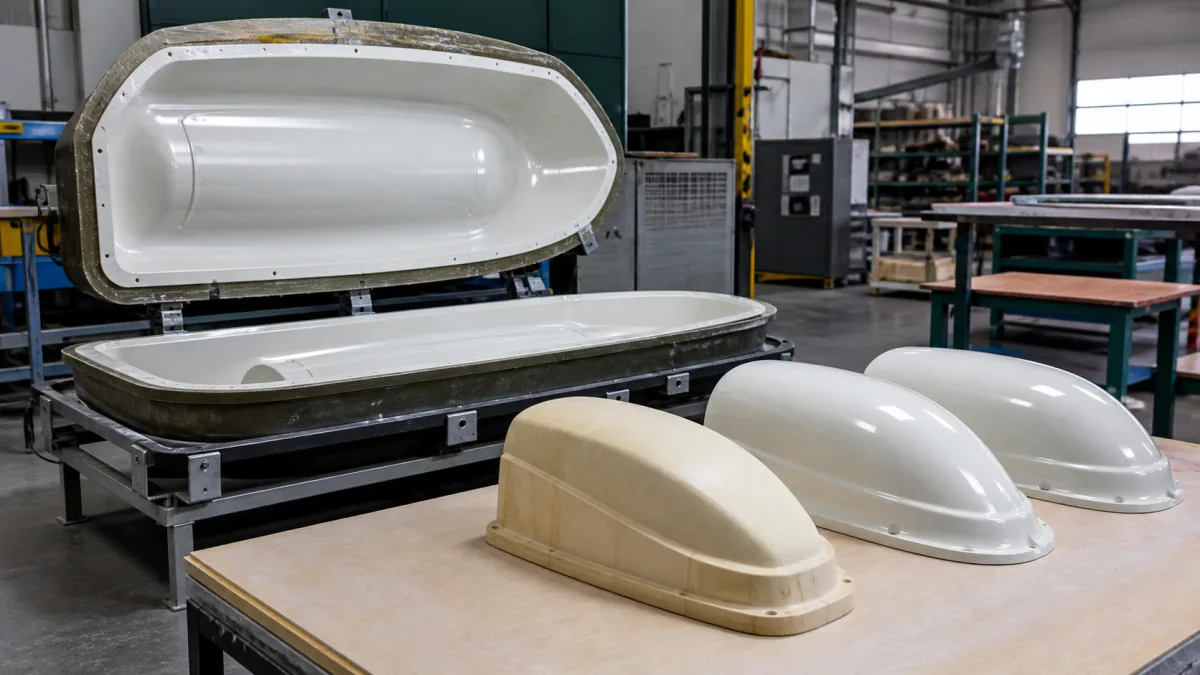

Utillaje FRP para prototipos y series: cómo elegir

El utillaje FRP adecuado no se elige solo por el coste inicial. Debe responder a la geometría de la pieza, el número previsto de unidades, el acabado visible, las tolerancias funcionales y el proceso de desmoldeo. Un molde económico puede ser razonable para validar unas pocas piezas, pero resultar inadecuado si después se necesita repetir la producción con una superficie constante.

Para tomar una decisión sólida, conviene separar tres elementos que a menudo se confunden: patrón, molde y útil de producción. Después, defina qué debe aprobarse en la primera pieza y qué condiciones permitirán fabricar las siguientes sin reinterpretar los requisitos.

Empiece por la geometría de la pieza y el volumen de producción

La pieza determina primero el utillaje, y el volumen determina cuánto debe durar y mantenerse estable. Antes de comparar opciones de utillaje FRP para prototipos y producción, reúna estos datos:

Modelo 3D o planos con revisiones claramente identificadas.
Dimensiones críticas, tolerancias y zonas de acoplamiento con otros componentes.
Material compuesto previsto, espesor objetivo y orientación de fibra cuando sea relevante.
Número inicial de unidades y previsión realista de repeticiones.
Requisitos de superficie: cara vista, textura, pintura, gelcoat, mecanizado posterior o acabado técnico.
Temperatura de proceso, curado y cualquier exposición química que pueda afectar al útil.
Restricciones de manipulación, peso, embalaje y transporte.
Operaciones posteriores: taladrado, recanteado, inserciones, montaje o inspección.

Una carcasa de grandes dimensiones con geometría sencilla puede requerir un molde diferente al de una cubierta compacta con nervios, rebordes, taladros posicionados y superficie exterior de alta exigencia estética. Del mismo modo, una serie inicial de diez unidades no justifica necesariamente el mismo enfoque que una fabricación repetida durante varios años.

No trate el volumen como una cifra aislada. Pregunte cuántas piezas se harán por lote, con qué frecuencia se repondrán y si cabe esperar modificaciones de diseño. Un útil preparado para muchas desmoldeadas puede perder sentido si el diseño aún está cambiando; por el contrario, rehacer un molde básico varias veces puede encarecer un programa que ya tiene una geometría consolidada.

Diferencie patrones, moldes y útiles de producción

Los tres términos se usan con frecuencia de forma intercambiable, pero tienen funciones distintas. Aclararlos en una oferta evita que el proveedor presuponga un alcance menor o diferente del esperado.

Elemento	Función principal	Qué condiciona	Pregunta clave
Patrón o modelo maestro	Reproduce la forma de referencia para fabricar un molde	Fidelidad geométrica y calidad superficial del molde	¿Se conservará para futuras modificaciones o moldes?
Molde	Da forma a la pieza compuesta durante el laminado o moldeo	Acabado, repetibilidad, desmoldeo y vida útil	¿Cuántas cavidades, caras o partes necesita?
Útil de producción	Posiciona, recorta, perfora, ensambla o verifica	Precisión de operaciones secundarias y repetibilidad de montaje	¿Qué cotas debe controlar y con qué referencias?

El patrón: la referencia que no siempre llega a la pieza final

Un patrón puede fabricarse a partir de un modelo CAD, mediante mecanizado, impresión 3D, construcción manual o una combinación de técnicas. Su misión es servir de positivo para obtener el molde. Por eso, cualquier defecto de forma o textura puede trasladarse al molde y, finalmente, a las piezas.

Cuando el patrón tiene una superficie visible exigente, debe definirse si la calidad solicitada se refiere al patrón, a la cara del molde o a la pieza terminada. Son referencias relacionadas, pero no idénticas: el desmoldeante, el proceso de fabricación y el acabado posterior también influyen.

El molde: la herramienta que conforma el compuesto

El molde puede ser abierto o cerrado, de una o varias partes, y puede incorporar pestañas, bridas, registros, vacíos, puntos de cierre u otros detalles para controlar el proceso. La solución correcta depende de la forma y del método de fabricación previsto.

Por ejemplo, una pieza con contrasalidas puede necesitar varias secciones de molde, elementos desmontables o un cambio de diseño que permita desmoldear sin forzar la pieza. Añadir esas soluciones después de haber construido el molde suele ser más complejo que preverlas desde el CAD.

Los útiles auxiliares: donde se protege la repetibilidad

Los útiles de recanteado, taladrado, montaje e inspección no dan forma a la pieza, pero pueden ser decisivos cuando hay agujeros, inserciones o uniones que deben coincidir con otros conjuntos. Si una pieza FRP se recorta manualmente sin una referencia definida, el perímetro y la posición de taladros pueden variar aunque el molde sea correcto.

Especifique si el alcance incluye plantillas de corte, galgas de control, soportes de curado, útiles de ensamblaje o referencias de inspección. También indique si estas herramientas deben acompañar a la pieza, permanecer en producción o entregarse al comprador.

Compare los objetivos del utillaje de prototipo y de producción

El utillaje de prototipo busca aprender rápido: comprobar geometría, montaje, proceso, rigidez, ergonomía o apariencia. El de producción busca repetir una pieza aprobada con una variación controlada. No son objetivos opuestos, pero el equilibrio de prioridades cambia.

Criterio	Utillaje de prototipo	Utillaje de producción
Prioridad	Validar diseño y fabricación	Mantener repetibilidad entre lotes
Cambios de ingeniería	Más probables y deseables antes de cerrar el diseño	Deben gestionarse formalmente para no comprometer el útil
Inversión inicial	Suele buscarse contenida y ajustada al aprendizaje	Puede justificarse por su uso repetido y control de proceso
Acabado y tolerancias	Según la función que se desea validar	Deben estar definidos para cada zona crítica
Vida útil	Adecuada al número de muestras previsto	Alineada con el plan de series y mantenimiento
Operaciones secundarias	Pueden ser manuales o simplificadas	Conviene fijarlas con plantillas o útiles si afectan al montaje

Un error habitual es pedir un “prototipo igual a producción” sin decidir qué significa “igual”. Puede referirse a la misma forma exterior, al mismo material, al mismo acabado, a las mismas tolerancias o al mismo proceso. Cada equivalencia tiene costes y consecuencias distintas.

Si el objetivo es validar el encaje con una estructura existente, quizá sean prioritarias las cotas de interfaz y los taladros. Si se quiere aprobar una pieza expuesta al público, el acabado de la cara vista y la uniformidad visual adquieren mayor peso. Si se desea comprobar el comportamiento de un laminado, habrá que definir material, arquitectura de refuerzo, espesor y condiciones de ensayo, sin asumir que una muestra visualmente similar demuestra las mismas prestaciones.

Antes de invertir en un molde de larga duración, cierre las decisiones que más afectan a su geometría: perímetro, espesores, radios, pestañas, fijaciones, zonas de corte y superficies de contacto.

Ajuste el material del utillaje al acabado y a la repetibilidad

No existe un material universal para patrones y moldes. La selección debe considerar la estabilidad dimensional requerida, la temperatura de proceso, la frecuencia de uso, la facilidad de reparación, el tamaño de la herramienta y la calidad superficial solicitada.

En aplicaciones de composites, pueden emplearse materiales como resinas reforzadas, bloques de mecanizado, estructuras metálicas o combinaciones de éstos. La elección dependerá del proceso concreto y de las condiciones acordadas. En lugar de pedir simplemente “un molde FRP”, describa el resultado que necesita.

Cuando la superficie es una condición de compra

Si la pieza tendrá una cara visible, defina el estándar de aceptación con ejemplos concretos. Términos como “acabado liso” o “alta calidad” son insuficientes. Aclare:

Qué cara o caras son visibles en el producto instalado.
Si se aceptan marcas de unión, poros, impresión de fibra o variación de brillo.
Si la pieza se entregará con gelcoat, imprimación, pintura u otro tratamiento.
Qué textura, color o muestra física sirve de referencia.
Cómo se evaluará la apariencia: distancia de observación, iluminación o muestra aprobada.

La cara que contacta con el molde suele reproducir mejor su acabado que la cara opuesta, pero esto no elimina la necesidad de definir el proceso completo. El contenido de resina, el laminado, la consolidación, el curado y las operaciones posteriores pueden modificar el resultado final.

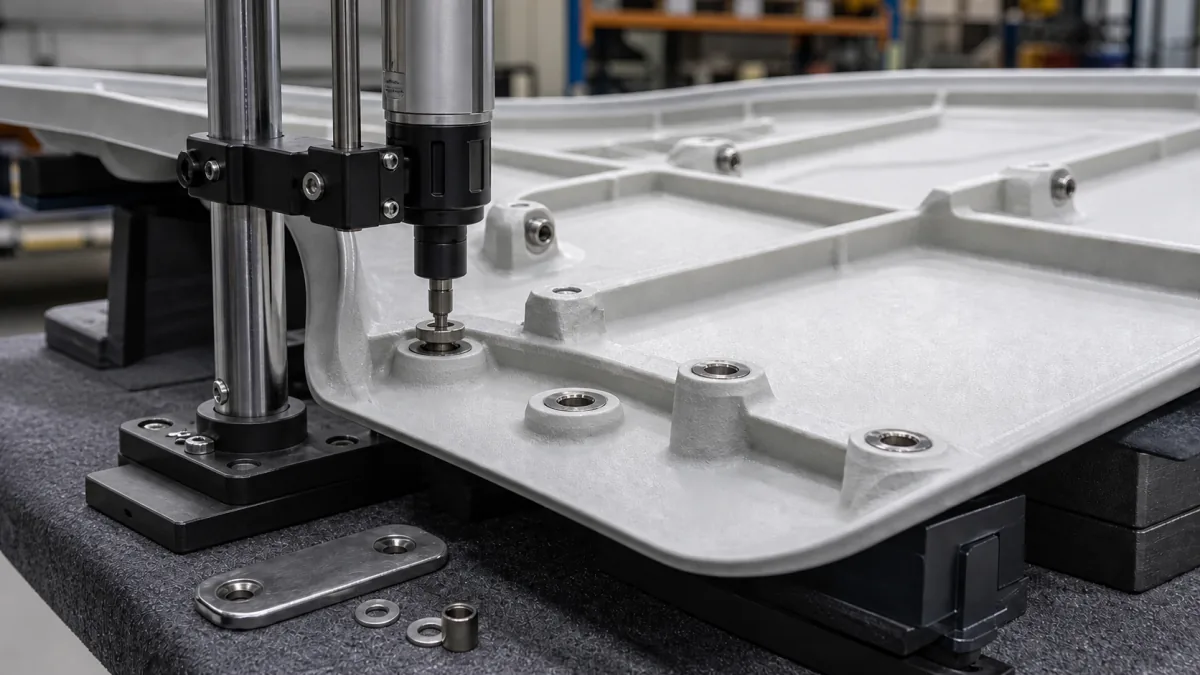

Cuando la repetibilidad es más importante que el aspecto

Para piezas internas, protecciones, cubiertas técnicas o componentes que recibirán mecanizado, puede ser más importante conservar la posición de referencias y el espesor que lograr un acabado decorativo. En estos casos, priorice:

Elementos de posicionamiento claramente definidos.
Bridas y pestañas suficientes para un cierre repetible.
Superficies de apoyo estables para recanteado y perforación.
Zonas de control dimensional acordadas.
Instrucciones sobre dónde se permite el ajuste manual y dónde no.

No presuponga que una tolerancia general se puede aplicar del mismo modo a una pieza compuesta de gran tamaño, a una arista libre y a un agujero de montaje. Señale las cotas realmente críticas y la referencia desde la que deben medirse.

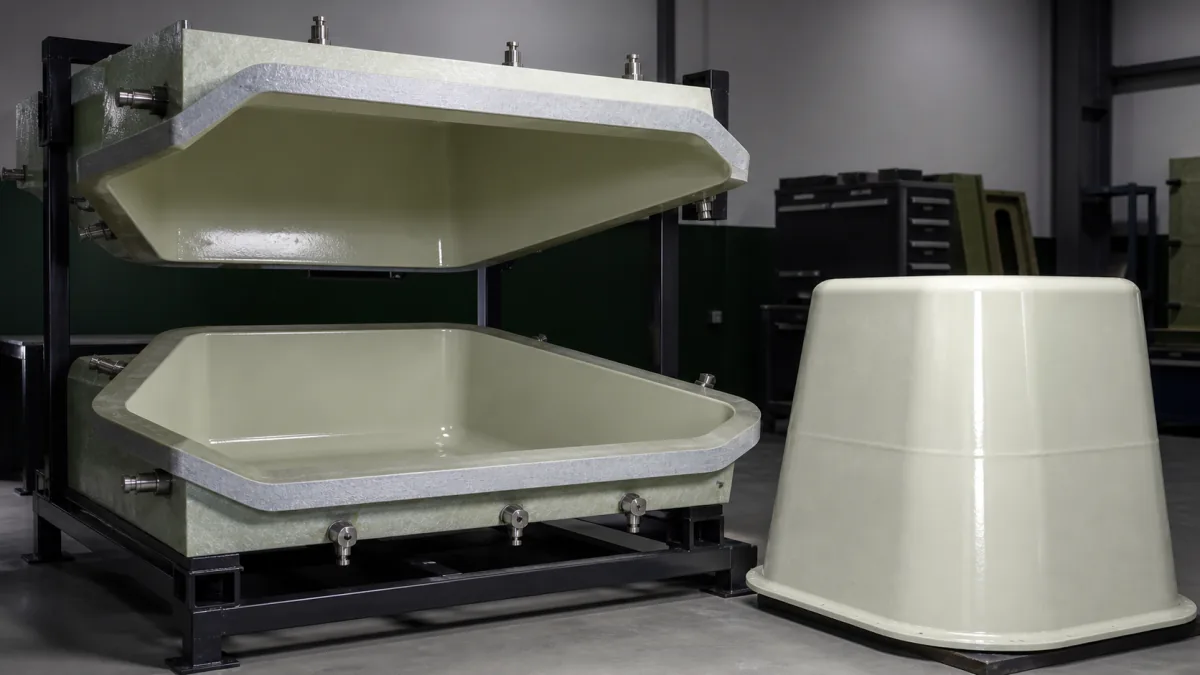

Planifique ángulos de salida, líneas de partición y acceso de desmoldeo

Un diseño que parece correcto en pantalla puede ser difícil de desmoldear. La revisión de fabricabilidad debe realizarse antes de liberar el utillaje, especialmente cuando hay paredes profundas, retornos, nervaduras, entrantes o zonas con doble curvatura.

Los aspectos principales son:

Ángulos de salida: permiten extraer la pieza sin rozar ni bloquearse contra el molde.
Líneas de partición: separan las partes del molde donde la forma no permite una apertura única.
Contrasalidas: pueden exigir correderas, insertos desmontables, moldes multipartes o una modificación de la geometría.
Radios y transiciones: reducen concentraciones de material y facilitan el asentamiento del refuerzo.
Pestañas de proceso: aportan superficie para sellado, vacío, sujeción o recanteado; pueden retirarse después.
Acceso manual: el operario debe poder colocar el refuerzo, compactar el laminado y retirar la pieza sin dañar zonas delicadas.

También conviene decidir desde el principio dónde quedará la línea de partición. En una carcasa estética, colocarla en una arista poco visible puede simplificar el acabado. En una pieza funcional, puede ser preferible situarla fuera de una zona de sellado o de contacto con otra pieza.

Las modificaciones de diseño para favorecer el desmoldeo no son necesariamente concesiones de calidad. A menudo evitan reparaciones, marcas superficiales, deformaciones locales y tiempos de ajuste innecesarios. Lo importante es documentarlas y obtener aprobación antes de fabricar el molde.

Defina propiedad, almacenamiento y mantenimiento del utillaje

La herramienta es un activo técnico y comercial. La oferta o pedido debe indicar con claridad quién es propietario del patrón, molde y útiles auxiliares, qué archivos o documentación se entregan y bajo qué condiciones se conservarán.

Incluya, como mínimo, estos puntos:

Identificación del útil: código, revisión de diseño y, cuando proceda, fotografías o plano de referencia.
Propiedad: comprador, fabricante o condición acordada para cada elemento.
Ubicación y almacenamiento: dónde se guardará y cómo se protegerá entre lotes.
Mantenimiento: limpieza, pulido, reparación de daños, reposición de consumibles o corrección de superficies.
Cambios de ingeniería: quién los autoriza, cómo se revisa el impacto y cómo se actualiza la revisión del útil.
Uso por terceros: si el molde puede utilizarse para piezas destinadas a otros programas, algo que debe quedar expresamente acordado.
Fin de vida o traslado: condiciones para enviar, recuperar, sustituir o retirar la herramienta.

La vida útil de un molde no debe expresarse como una promesa genérica. Depende del material del útil, el proceso, los agentes de desmoldeo, la geometría, la temperatura, el trato durante el desmoldeo y el mantenimiento. Solicite que se indique qué uso previsto se ha tomado como base y qué señales justificarían una reparación o sustitución.

Utilice una primera pieza aprobada antes de repetir la producción

La primera pieza, también llamada primera muestra o first article, es el punto de control entre el desarrollo y la repetición. Su objetivo no es solo confirmar que “se parece” al diseño: debe verificar los criterios que importan para fabricar, montar e inspeccionar el resto.

Un proceso de aprobación útil puede seguir esta secuencia:

Confirmar la revisión de CAD, plano o especificación aplicable.
Revisar el método de fabricación y las particularidades del utillaje.
Fabricar la primera pieza con identificación de revisión.
Inspeccionar las dimensiones, referencias de montaje, taladros, espesor u otros atributos acordados.
Revisar el acabado contra la muestra o criterio visual definido.
Registrar desviaciones, concesiones y modificaciones necesarias.
Aprobar por escrito la muestra o la condición corregida antes de iniciar la repetición.

No es necesario medir todo con el mismo nivel de detalle. Una estrategia práctica consiste en clasificar los requisitos:

Críticos: afectan a seguridad, montaje, sellado, función o compatibilidad.
Importantes: afectan a apariencia, ergonomía o intercambiabilidad.
Generales: se controlan frente a la especificación sin convertir cada unidad en una inspección exhaustiva.

La aprobación debe vincularse a una revisión concreta. Si después cambia el diseño, el material, el proceso, el acabado o una operación de mecanizado relevante, determine si hace falta una nueva primera muestra. De otro modo, una aprobación antigua puede utilizarse indebidamente para justificar una pieza distinta.

Para entender mejor cómo se encadenan diseño, molde, fabricación y acabado, consulte el proceso de fabricación de piezas de fibra de vidrio a medida.

Haga las preguntas adecuadas sobre utillaje en una RFQ

Una solicitud de oferta bien preparada acelera la comparación entre alternativas y reduce las exclusiones ocultas. No limite la RFQ a un archivo CAD y una cantidad; explique qué se espera del utillaje y de las piezas.

Use esta lista de comprobación:

¿La solicitud es para patrón, molde, útiles de recanteado o para todos ellos?
¿Qué proceso de fabricación se prevé o se deja abierto a propuesta?
¿Cuántas piezas se necesitan para prototipo, primera serie y posibles reposiciones?
¿Qué acabado debe tener cada cara?
¿Qué dimensiones, taladros, pestañas o interfaces son críticos?
¿Qué material, espesor, refuerzo o características funcionales se especifican?
¿Hay una muestra física, un color, una textura o un componente de acoplamiento disponible?
¿Qué pruebas, inspecciones o documentos se requieren para aprobar la primera pieza?
¿Quién aprueba cambios de diseño y cómo se controlarán las revisiones?
¿Quién será propietario del utillaje y qué condiciones de almacenamiento o mantenimiento se esperan?
¿Deben embalarse las piezas para envío, protegerse superficies visibles o entregarse con instrucciones de manipulación?

Pida que el proveedor detalle sus supuestos: número de piezas considerado, alcance del acabado, inclusiones de utillaje, operaciones secundarias, criterios de inspección y exclusiones. Así podrá comparar propuestas por contenido técnico, no solo por precio inicial.

GFIND puede revisar planos y requisitos de aplicación para valorar fabricabilidad, utillaje, prototipos, producción moldeada, acabado, inspección frente a referencias acordadas y preparación para el envío. Para explorar opciones de componentes compuestos, consulte sus soluciones de piezas FRP a medida. Si ya dispone de planos, volumen previsto y criterios de aprobación, puede plantear su proyecto con esa información.
