Cómo preparar una RFQ de toboganes acuáticos de PRFV

Guía práctica para definir geometría, uniones, caudales, soportes, acabados, transporte y responsabilidades técnicas en una RFQ de tobogán acuático.

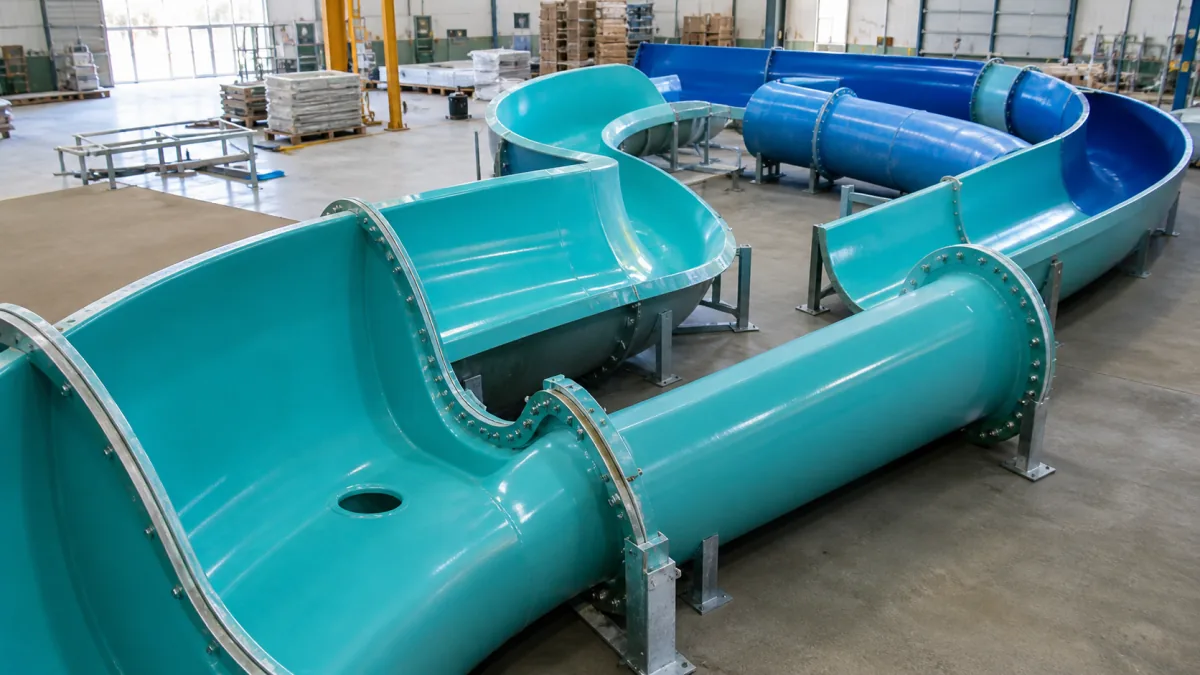

Cómo preparar una RFQ de toboganes acuáticos de PRFV

Una RFQ de tobogán acuático de PRFV debe describir el sistema completo, no solo el diámetro y la longitud de los tramos. El fabricante necesita una geometría liberada, cargas y condiciones de operación, definición de juntas y apoyos, requisitos de acabado, límites de transporte y responsabilidades claras sobre ingeniería y aprobaciones.

Cuanto más cerrados estén estos datos antes de pedir oferta, más comparable será la propuesta técnica y menor será el riesgo de rediseñar moldes, soportes o uniones durante la fabricación o el montaje. Esta guía reúne los FRP water slide RFQ requirements que conviene confirmar para un proyecto acuático en España.

Defina el sistema completo del tobogán

Empiece delimitando qué se está comprando y qué queda fuera del suministro. Un tobogán no es únicamente una sucesión de carcasas de PRFV: es una instalación con recorrido, estructura, suministro de agua, puntos de acceso, zonas de salida y elementos de seguridad.

En la RFQ, identifique el alcance con una lista de inclusiones y exclusiones. Por ejemplo:

  • Tramos de canal abierto, tubo cerrado o secciones mixtas.
  • Curvas, transiciones, embudos, rampas, salidas y zonas de frenado.
  • Torres, escaleras, plataformas, barandillas y pasarelas.
  • Soportes metálicos, anclajes, riostras y placas base.
  • Bridas, juntas, tornillería, sellantes y cubrejuntas.
  • Sistema hidráulico: bombas, tuberías, boquillas, colectores y válvulas.
  • Señalización, elementos de acceso, puertas de salida y protecciones.
  • Embalaje, carga, descarga, asistencia de montaje o supervisión técnica.
  • Documentación de instalación, inspección, mantenimiento y operación.

Indique además si el encargo es una ampliación de una instalación existente, una sustitución de tramos o un equipo de nueva planta. Para una ampliación, entregue planos o mediciones verificadas de las interfaces existentes: cotas de conexión, orientación, diámetro útil, tipo de junta, estructura disponible y condicionantes de obra.

Una solución de toboganes para piscina puede ayudar a visualizar las configuraciones posibles, pero la oferta debe basarse siempre en los planos y requisitos específicos del proyecto.

Fije los límites funcionales

La RFQ debe explicar el uso previsto, porque afecta a la geometría, las cargas de diseño y la selección de componentes. Conviene indicar:

  • Tipo de usuario previsto: infantil, familiar, adulto o uso mixto.
  • Modalidad de descenso: individual, con flotador, balsa o colchoneta.
  • Número máximo de ocupantes por elemento de descenso, cuando aplique.
  • Posición de uso prevista y restricciones operativas.
  • Punto de entrada y solución de salida al vaso, piscina de recepción o canal.
  • Horario de uso, exposición exterior y condiciones ambientales particulares.
  • Si existen requisitos de accesibilidad, tematización o integración visual.

No sustituya el diseño de seguridad mediante una descripción comercial como “tobogán rápido” o “apto para familias”. La RFQ debe incluir parámetros de diseño verificables y asignar quién tiene la responsabilidad de validarlos.

Proporcione la geometría liberada del recorrido y de las secciones

La geometría es la base de una RFQ útil. Un render, una planta esquemática o una longitud total no bastan para fabricar piezas de PRFV que deban encajar entre sí y con la estructura.

Facilite archivos 2D y, preferiblemente, un modelo 3D liberado para oferta. Defina el formato de intercambio aceptado, las unidades y la revisión documental vigente. Si el diseño aún está en desarrollo, señale expresamente qué cotas son provisionales y cuáles no pueden modificarse.

La documentación geométrica debe recoger como mínimo:

  • Planta, alzado y secciones transversales del recorrido.
  • Eje o línea de centro con coordenadas, cotas y orientación.
  • Radios de curvatura, ángulos, pendientes y transiciones.
  • Diámetro interior, anchura útil y altura de paredes para cada tramo.
  • Longitud útil y longitud de fabricación de cada módulo.
  • Cambios de sección entre canal abierto, tubo, curva, embudo o salida.
  • Posición de juntas, bridas y registros.
  • Coordenadas de los puntos de apoyo y cargas transmitidas, si están definidas.
  • Interfaces con plataforma de salida, escalera, piscina, canal de frenado y estructura.
  • Tolerancias dimensionales y datum o referencias de montaje.

Separe la geometría conceptual de la geometría fabricable

Un diseño arquitectónico puede expresar la intención estética, pero no necesariamente resuelve los espesores, ángulos de desmoldeo, refuerzos, juntas o accesos necesarios para fabricar y montar el producto.

Si la ruta no está liberada, solicite una revisión de fabricabilidad antes de convertirla en una orden de producción. Un fabricante como GFIND puede revisar la fabricabilidad de piezas compuestas a partir de planos del comprador y requisitos de aplicación, pero el alcance de esa revisión, las decisiones de diseño y las aprobaciones deben quedar documentados.

También es importante definir qué documento prevalece si existen discrepancias. Una jerarquía habitual puede ser: plano de conjunto liberado, modelo 3D liberado, planos de interfaz, especificación técnica y lista de desviaciones aceptadas.

Coordine soportes, bridas y acceso a las juntas

Las juntas son puntos críticos de montaje, alineación, estanqueidad y mantenimiento. No conviene dejarlas para una fase posterior ni asumir que cada carcasa de PRFV puede soportarse de cualquier manera.

Para cada unión, especifique:

  • Tipo de junta: brida atornillada, solape, unión estructural u otra solución definida.
  • Geometría de brida, patrón de taladros, diámetro de fijaciones y zonas de tolerancia.
  • Materiales de tornillería y requisitos de protección frente a corrosión.
  • Tipo de junta o sellante, si está prescrito por la ingeniería del proyecto.
  • Par de apriete, secuencia de montaje y criterio de inspección, si procede.
  • Necesidad de cubrejuntas exteriores o interiores.
  • Espacio libre para herramientas, instalación de fijaciones e inspección.
  • Riesgo de atrapamiento, aristas o discontinuidades en la superficie de deslizamiento.

Los soportes no deben colocarse únicamente donde resulten convenientes para la estructura. Deben coordinarse con la rigidez de la carcasa, las juntas, las zonas de carga y las necesidades de dilatación. Entregue una tabla de apoyos con identificador, coordenadas, tipo de conexión, dirección de carga y movimiento permitido o restringido.

ElementoInformación que debe incluir la RFQRiesgo si falta
Soporte de PRFVPosición, superficie de contacto, cargas y fijaciónDeformación local o desalineación
BridaPlano, taladros, junta, tornillería y accesoFugas o imposibilidad de montaje
Estructura de aceroCoordenadas, tolerancias y placas de conexiónInterferencias en obra
Junta de dilataciónMovimiento previsto y solución de selladoTensiones y daños en las uniones
Acceso de mantenimientoPasarelas, holguras y acceso a fijacionesRevisiones inseguras o costosas

Compruebe la accesibilidad antes de liberar el diseño

Un conjunto puede ser correcto en CAD y, aun así, imposible de montar con medios reales. Revise especialmente las curvas cerradas, los tramos situados junto a fachadas, los pasos bajo plataformas y las conexiones próximas a pilares.

La RFQ debe indicar si hay restricciones de maniobra, altura de elevación, espacio para grúas, orden de montaje o fases de obra. Si el tobogán se instalará sobre una estructura existente, solicite una verificación topográfica de las cotas de interfaz antes de fabricar las secciones definitivas.

Comparta los datos de caudal, drenaje y operación

La hidráulica condiciona la experiencia de descenso, el comportamiento en curvas, la evacuación del agua y la seguridad operativa. Por tanto, el caudal no debe aparecer como una cifra aislada sin contexto.

Incluya en la RFQ los siguientes datos o indique quién los calculará:

  • Caudal de diseño por recorrido y, cuando corresponda, por boquilla o zona.
  • Punto o puntos de introducción de agua.
  • Presión disponible, diámetro de tuberías y conexiones previstas.
  • Ubicación de colectores, boquillas, drenajes y rebosaderos.
  • Pendientes de evacuación y puntos bajos del sistema.
  • Gestión del agua durante paradas, limpieza, vaciado o invernaje.
  • Capacidad y condiciones de la piscina de recepción o del canal de salida.
  • Secuencia de operación: arranque, parada, cierre por mantenimiento y reapertura.
  • Compatibilidad con el tratamiento de agua previsto y los productos de limpieza.

No asuma que cualquier acabado de PRFV, sellante o elemento metálico es compatible con cualquier régimen de tratamiento químico. Comparta las condiciones de agua previstas y solicite que cualquier limitación de materiales se identifique por escrito.

Defina el comportamiento esperado, no solo el sistema de bombeo

La ingeniería del recorrido debe considerar velocidades, profundidad de lámina de agua, transiciones, fuerzas sobre el usuario, retención de flotadores y comportamiento en la salida. Estas verificaciones corresponden a profesionales cualificados dentro del alcance que se haya asignado.

Si el proyecto incluye una configuración singular, como un circuito de gran pendiente o un tobogán acuático Aqua Loop de PRFV, especifique con precisión el método de acceso, los dispositivos de salida, las interdependencias con la estructura y los criterios de operación. No equipare una geometría visualmente similar con una equivalencia de ingeniería o de seguridad.

Establezca los requisitos de acabado superficial e inspección

La superficie interior debe favorecer un deslizamiento uniforme y permitir una limpieza adecuada, pero el nivel de acabado debe definirse con criterios medibles. Términos como “acabado premium” o “sin defectos” generan interpretaciones distintas y no sustituyen una especificación.

En su RFQ, defina:

  • Color, código de referencia y si se requiere acabado liso, brillante, mate o tematizado.
  • Zona exacta a la que aplica cada acabado: interior, exterior, bridas, cubrejuntas o piezas auxiliares.
  • Requisitos de continuidad en juntas visibles.
  • Criterios de aceptación para poros, inclusiones, ondulaciones, arañazos, rebabas y variaciones de color.
  • Zonas cosméticas críticas que requieran una revisión específica.
  • Referencia de comparación: muestra aprobada, panel de aspecto, plano o especificación.
  • Método de inspección, momento de aceptación y registro de no conformidades.
  • Reparaciones admisibles, limitaciones de reparación y proceso de aprobación.

Las exigencias visuales y las exigencias estructurales no son lo mismo. Una zona exterior puede admitir una solución estética distinta de la superficie de deslizamiento, mientras que una reparación de acabado no debe ocultar una desviación dimensional o una incidencia de unión. Describa ambos criterios por separado.

También conviene pedir un sistema claro de identificación de piezas: código de tramo, revisión, orientación, posición de montaje y correspondencia con planos. Esto reduce errores cuando se reciben múltiples secciones de aspecto parecido.

Divida las secciones según transporte e instalación

La longitud óptima de una sección no depende solo de la geometría del tobogán. Debe equilibrar calidad de las juntas, maniobra de fabricación, embalaje, transporte, accesos a obra, elevación y orden de instalación.

Antes de fijar la partición, aporte:

  • Punto de fabricación y destino final, sin asumir una ruta logística concreta.
  • Restricciones de acceso al emplazamiento: anchuras, radios de giro, altura libre y pendientes.
  • Límites de carga, descarga y almacenamiento en obra.
  • Medios de elevación disponibles o previstos.
  • Zonas de acopio, protección frente a daños y secuencia de montaje.
  • Restricciones de tráfico, horarios de acceso o permisos especiales que afecten al proyecto.
  • Longitud, anchura, altura y masa máximas que el comprador desea evaluar para cada módulo.

El fabricante puede proponer una división alternativa, pero la RFQ debe pedir que se detallen sus consecuencias: número de juntas, requisitos de sellado, puntos de elevación, embalaje, medios necesarios y cambios en la estructura de soporte.

Un error habitual es pedir tramos muy largos para reducir juntas sin verificar el acceso. El error opuesto es fragmentar en exceso, multiplicando bridas, sellados y posibilidades de desalineación. La decisión correcta depende de la ruta logística y del método de montaje, no de una regla fija.

Identifique normas, ingenieros cualificados y aprobaciones

La conformidad de una instalación acuática no se transfiere automáticamente al fabricante de una carcasa de PRFV. La RFQ debe asignar responsabilidades: quién diseña, quién revisa, quién verifica cargas, quién aprueba materiales, quién coordina la obra y quién acepta la instalación terminada.

En España, la aplicación de normas, requisitos del titular de la instalación, licencias, exigencias locales y criterios de aseguramiento debe determinarse para el emplazamiento concreto. La serie EN 1069 puede ser relevante para determinados toboganes acuáticos, pero su aplicabilidad y la edición aplicable deben confirmarse para cada proyecto; no basta con citar una norma sin definir el alcance de cumplimiento.

La RFQ debería identificar:

  • Normas, reglamentos y especificaciones contractuales aplicables.
  • Edición, partes y criterios concretos que deben utilizarse.
  • Ingeniero responsable de la ruta, estructura, hidráulica y seguridad de uso.
  • Responsable de la coordinación entre tobogán, torre, piscina y obra civil.
  • Requisitos de revisión independiente, inspección o ensayo, si se han definido.
  • Autoridad o entidad que debe emitir una aprobación, cuando aplique.
  • Entregables esperados: cálculos, planos, manuales, listas de piezas, certificados de materiales o informes de inspección, según el alcance acordado.
  • Proceso para gestionar cambios después de la liberación del diseño.

Evite pedir simplemente “cumplimiento CE” sin identificar qué legislación o procedimiento corresponde al conjunto suministrado. La responsabilidad normativa depende de la configuración del producto, del alcance de suministro y de la función de cada parte en la instalación.

Utilice una lista de comprobación para la RFQ de tobogán acuático

Antes de enviar la solicitud, revise que cada dato esté disponible, sea coherente y tenga una revisión identificada.

Lista de comprobación técnica

  • [ ] Descripción del sistema y límites claros de suministro.
  • [ ] Planos de conjunto, modelo 3D y lista de revisiones.
  • [ ] Geometría del recorrido, secciones, radios, pendientes y cotas de interfaz.
  • [ ] Tipo de uso, usuarios previstos y método de descenso.
  • [ ] Diseño o requisitos de estructura, apoyos y anclajes.
  • [ ] Planos de bridas, juntas, tornillería y cubrejuntas.
  • [ ] Espacio de acceso para montaje, inspección y mantenimiento.
  • [ ] Datos hidráulicos: caudal, entrada de agua, drenaje y salida.
  • [ ] Condiciones de agua, limpieza y exposición ambiental.
  • [ ] Especificación de acabado, color y criterios de aceptación.
  • [ ] Límites de transporte, acceso a obra, elevación y acopio.
  • [ ] Normas aplicables, responsables técnicos y ruta de aprobaciones.
  • [ ] Documentación requerida con la oferta y con el suministro.
  • [ ] Procedimiento de consulta, cambios de diseño y aceptación final.

Preguntas que conviene resolver antes de comparar ofertas

  1. ¿La oferta incluye exactamente los mismos tramos, juntas, soportes y acabados que las demás?
  2. ¿La geometría está liberada o cada proveedor está presupuestando hipótesis distintas?
  3. ¿Se han definido las interfaces con la estructura, el vaso y la instalación hidráulica?
  4. ¿Las restricciones de transporte y montaje se han evaluado en el emplazamiento real?
  5. ¿Quién asume la validación de seguridad, estructura, hidráulica y normativa?
  6. ¿Qué criterios determinarán la aceptación dimensional, visual y documental?

Una RFQ completa no elimina la necesidad de coordinación técnica, pero permite detectar incertidumbres antes de comprometer fabricación. Si dispone de planos y requisitos de aplicación, puede consultar un proyecto de pieza compuesta personalizada para solicitar una revisión de fabricabilidad, utillaje, prototipos, producción moldeada, acabado e inspección dentro del alcance que se acuerde.
