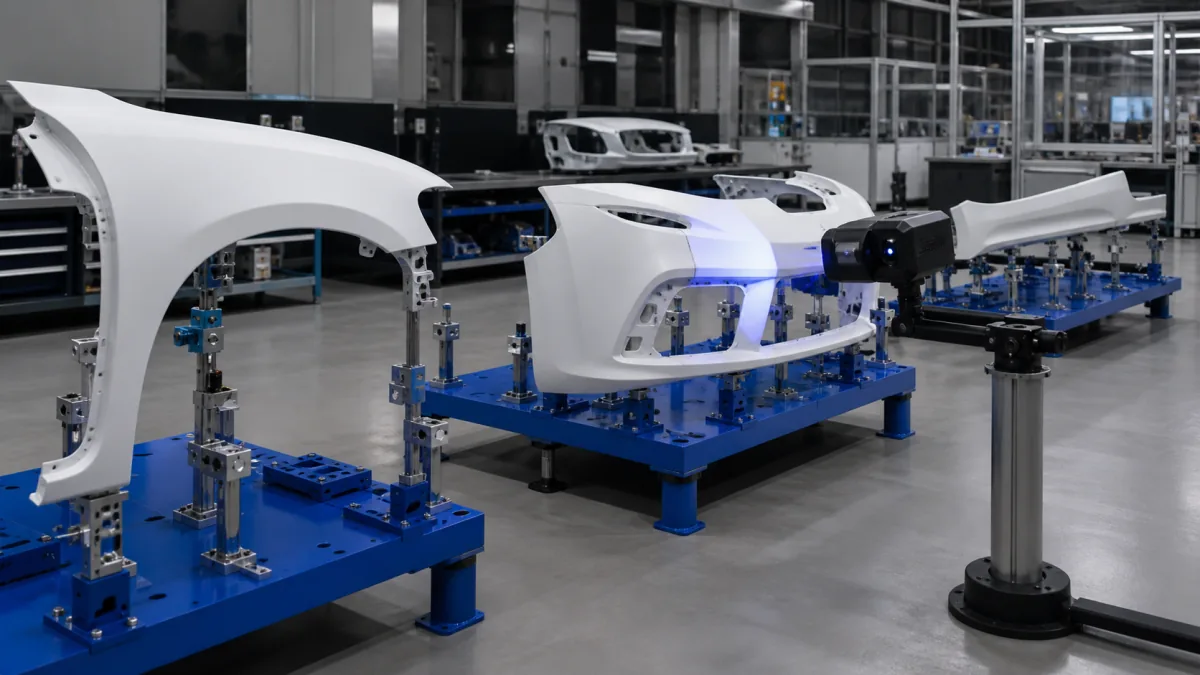

Guía para aprovisionar paneles FRP de carrocería en series cortas

El aprovisionamiento de paneles de carrocería para automoción en series cortas no consiste solo en pedir una pieza de FRP con una forma determinada. Para que un capó, una aleta, un frontal o una cubierta exterior se monte correctamente, el comprador debe definir las superficies maestras, las piezas de contacto, los puntos de fijación, el nivel de acabado visible y el proceso de validación.

En programas especiales, prototipos funcionales, vehículos industriales, conversiones o tiradas limitadas, la repetibilidad depende sobre todo de la calidad de los datos de partida y de que fabricante y comprador compartan los mismos criterios de aceptación. Esta guía de aprovisionamiento de paneles de carrocería de bajo volumen ayuda a preparar una RFQ útil y a evitar las incidencias habituales antes de lanzar el utillaje.

Defina el programa del vehículo y el volumen de producción

El volumen previsto, la fase del programa y la función de cada panel condicionan el material, el proceso de moldeo, el utillaje y el nivel de control necesario. Indicar únicamente una cantidad total rara vez es suficiente: una necesidad de 10 prototipos no se gestiona igual que 100 unidades repartidas durante dos años.

Antes de solicitar oferta, describa el programa con claridad:

Tipo de vehículo y uso previsto: turismo especial, vehículo comercial, maquinaria móvil, vehículo recreativo, competición, vehículo eléctrico ligero u otro.
Fase actual: maqueta de diseño, prototipo de ingeniería, validación, preserie o producción repetitiva.
Cantidad inicial y previsión posterior: lote piloto, compras periódicas, piezas de reposición y posibles cambios de diseño.
Función de la pieza: elemento puramente estético, cerramiento, panel estructural secundario, soporte de componentes o pieza sometida a vibración.
Entorno de servicio: exposición exterior, radiación UV, humedad, salpicaduras, gravilla, temperatura, productos químicos o cargas mecánicas.
Nivel de integración: panel independiente, conjunto con refuerzos, pieza con herrajes instalados o módulo listo para pintura y montaje.

También conviene identificar qué piezas pertenecen a una misma familia. Por ejemplo, un frontal, sus embellecedores laterales y las rejillas pueden requerir referencias visuales y de montaje comunes. Tratar cada componente por separado puede provocar diferencias de tono, línea de partición o ajuste al ensamblarlos.

Para una visión general de las posibilidades de diseño y fabricación, consulte las soluciones de paneles de carrocería para automoción. La selección final debe basarse siempre en las exigencias concretas de su programa, no solo en la apariencia de la pieza.

Establezca las superficies maestras y los datos de acoplamiento

Un panel FRP puede reproducir fielmente un modelo CAD y, aun así, no encajar en el vehículo si faltan las referencias de las piezas adyacentes. La geometría nominal del panel debe acompañarse de datos que expliquen cómo se sitúa dentro del conjunto.

La información técnica a entregar debería incluir, como mínimo:

Modelo CAD 3D definitivo, con unidades identificadas, versión controlada y formato acordado.
Planos 2D o vistas de control para cotas críticas, tolerancias, secciones y zonas funcionales.
Sistema de coordenadas y datums de referencia, especialmente cuando la pieza se posiciona con útiles o carrocería existente.
Superficies maestras exteriores e interiores, diferenciando la cara visible de las zonas que no afectan al aspecto.
Datos de las piezas de contacto: faros, pilotos, puertas, paragolpes, parabrisas, capó, pasos de rueda, rejillas o subestructura.
Secciones de control en bordes, curvas tensas, transiciones y uniones entre paneles.
Áreas excluidas o de recorte posterior, si los contornos finales dependen de un montaje específico.

La superficie exterior Clase A merece una definición independiente. En automoción, una superficie Clase A suele referirse a una zona visible cuyo aspecto debe permanecer uniforme bajo condiciones normales de iluminación. No basta con declarar “acabado Clase A”: hay que concretar qué cara, qué zonas, qué dirección de observación y qué defectos son aceptables o rechazables.

Es importante diferenciar entre la superficie estética y la superficie de fabricación. En componentes compuestos pueden existir espesores, radios, pestañas, ángulos de desmoldeo o refuerzos que no están representados en el diseño exterior inicial. El proveedor necesita saber qué elementos son inamovibles y cuáles pueden revisarse por fabricabilidad.

Un error frecuente es enviar una malla escaneada sin una estrategia de referencia. Un escaneado puede ser útil para capturar un vehículo existente, pero debe validarse frente a datums definidos antes de utilizarse como única base para el utillaje. De lo contrario, el panel puede ajustarse a una carrocería concreta y no al rango dimensional previsto del conjunto.

Fije expectativas de holguras, enrase y montaje

Las holguras y el enrase no deben dejarse a una valoración visual genérica. Son requisitos de conjunto que dependen de la geometría de las piezas vecinas, de la rigidez del panel, de los puntos de fijación y de la secuencia de montaje.

Defina para cada borde visible:

La holgura nominal entre piezas.
La variación admisible de esa holgura.
El criterio de enrase entre superficies vecinas.
Las zonas donde se permite una transición visual menos exigente.
El método de medición: galgas, escaneado, plantilla, CMM o montaje sobre útil.
La condición de montaje durante la inspección: aprietes, juntas, espumas, clips y herrajes instalados.

No es recomendable trasladar automáticamente tolerancias de una pieza estampada de gran serie a una pieza compuesta para un programa corto. La tolerancia adecuada debe responder a la función, el tamaño del panel, la estabilidad del conjunto y el método de inspección disponible. Una exigencia muy estricta sin un sistema de referencia estable puede encarecer el utillaje y aun así generar disputas de aceptación.

Diseñe el montaje antes de cerrar la geometría

Los puntos de fijación no son detalles secundarios. Determinan la posición real de la pieza y afectan al aspecto de los bordes. Para cada unión, especifique:

Tipo de fijación: tornillo, tuerca cautiva, clip, adhesivo, bisagra, cierre o soporte.
Dirección de acceso de la herramienta.
Carga prevista y necesidad de desmontaje.
Posibilidad de reglaje durante el montaje.
Necesidad de aislamiento entre materiales distintos.
Espacio para arandelas, sellantes, juntas o elementos antivibración.

Las ranuras de ajuste pueden ayudar a absorber variaciones de ensamblaje, pero deben estar orientadas de forma lógica respecto al movimiento que se quiere corregir. También conviene evitar que todos los puntos sean rígidos: una estrategia de posicionamiento con referencias principales y fijaciones secundarias puede facilitar el montaje sin forzar el panel.

Elija el utillaje para prototipos o series repetitivas

El utillaje debe seleccionarse según el número de piezas, la complejidad geométrica, el acabado requerido y el riesgo de cambios de diseño. El molde más económico al inicio no siempre es la opción más rentable si el programa requiere repetibilidad, acabados visibles o reposiciones consistentes.

Necesidad del programa	Enfoque de utillaje habitual	Ventaja principal	Aspecto que debe confirmarse
Prototipo de forma o ajuste	Utillaje de desarrollo o de baja duración	Menor inversión inicial	Estabilidad dimensional, acabado y posibilidad de cambios
Lote piloto funcional	Molde dedicado con referencias de montaje	Mejor repetibilidad entre unidades	Control de espesores, recortes y fijaciones
Series cortas repetidas	Utillaje de producción adaptado al proceso elegido	Mayor consistencia y mantenimiento controlado	Vida útil esperada, conservación y propiedad del utillaje
Panel exterior visible exigente	Herramental con especial atención a superficie y proceso	Mejor base para una cara estética uniforme	Definición real de Clase A, desmoldeo y preparación para pintura

La elección entre un molde abierto, un molde cerrado u otros procesos depende de la geometría, el laminado, las dos caras requeridas, el acabado y el objetivo de repetición. En una RFQ, es más útil describir el resultado esperado que imponer un proceso sin conocer sus implicaciones.

Pregunte expresamente por:

Las caras que saldrán directamente de molde.
Las zonas que necesitarán recorte, mecanizado o acabado manual.
La estrategia para controlar espesores y pestañas.
Las referencias incorporadas al utillaje.
La posibilidad de modificar el molde si cambian faros, soportes o contornos.
El tratamiento, identificación y almacenamiento del utillaje entre pedidos.

Una muestra inicial fabricada con un método rápido puede ser adecuada para revisar diseño, pero no debe asumirse que representa automáticamente la calidad dimensional o superficial de las piezas realizadas con el utillaje final. Diferencie siempre el prototipo de concepto, el prototipo funcional y la primera pieza representativa de producción.

Planifique los soportes de refuerzo y la tornillería

Los paneles de FRP ganan funcionalidad cuando los refuerzos, insertos y herrajes se diseñan como parte del conjunto. Añadir soportes después de cerrar la forma exterior suele obligar a soluciones improvisadas, con puntos de carga mal repartidos o accesos de montaje deficientes.

El dossier de compra debe indicar dónde se requieren:

Refuerzos locales frente a cargas, vibración o apertura y cierre.
Pletinas, soportes metálicos o estructuras internas.
Insertos roscados, tuercas cautivas y casquillos.
Puntos de bisagra, cierre, amortiguador o retenedor.
Zonas de apoyo para faros, rejillas, sensores, conductos o guarnecidos.
Elementos de drenaje, sellado y prevención de ruidos.

No todas las fijaciones deben resolverse con un inserto laminado en el compuesto. Dependiendo de la carga y de la frecuencia de desmontaje, puede ser preferible un soporte independiente, una pieza de reparto de carga o una solución mecánica accesible desde el reverso. El diseño debe evitar concentraciones de tensión, radios demasiado cerrados y fijaciones demasiado próximas al borde.

Cuando se combinen aluminio, acero, acero inoxidable, carbono u otros materiales, revise la compatibilidad electroquímica y la necesidad de barreras aislantes. Esta cuestión cobra especial relevancia en piezas de fibra de carbono, cuya conductividad puede requerir medidas específicas en determinados ensamblajes.

Para un ejemplo de pieza exterior integrada, puede revisar esta solución de frontal de vehículo en FRP. La utilidad del ejemplo está en identificar las interfaces de montaje y acabado que deben definirse, no en asumir que su configuración sirve para todos los programas.

Acuerde la preparación superficial y la entrega a pintura

La calidad visual final de un panel exterior depende de la cadena completa: molde, material, desmoldeo, posprocesado, preparación, imprimación, pintura y manipulación. Un proveedor de paneles y un taller de pintura pueden tener responsabilidades distintas; por eso la interfaz de entrega debe quedar documentada.

Especifique si las piezas se suministrarán:

Tal como salen de molde.
Con recortes y mecanizados terminados.
Con una preparación superficial acordada.
Imprimadas para la operación de pintura posterior.
Pintadas, si esta operación se ha incluido expresamente en el alcance.

Además, acuerde el criterio de inspección visual: tipo de iluminación, distancia de observación, orientación de la pieza y zonas de especial atención. Marcas ligeras en una cara interna pueden ser irrelevantes, mientras que una imperfección similar en una superficie exterior bajo pintura brillante puede resultar inaceptable.

La preparación debe considerar el sistema de pintura final previsto. Si el cliente o su pintor usarán una imprimación, aparejo o proceso particular, deben comunicarse sus requisitos de compatibilidad y curado. No dé por sentado que cualquier acabado funciona con cualquier sistema posterior.

Los recortes de borde también influyen en el resultado. Una pieza puede parecer correcta antes de pintar, pero mostrar irregularidades en el canto, en una pestaña o alrededor de un inserto después del acabado. Las zonas visibles y las ocultas deben identificarse en el plano o en un estándar de calidad acordado.

Utilice prueba de ajuste y aprobación de primera pieza

La prueba de ajuste es el momento para verificar el conjunto, no solo el panel aislado. Debe realizarse con piezas vecinas representativas y en una condición de montaje documentada. Si el vehículo, bastidor o útil de montaje no representa la geometría de producción, las conclusiones deben limitarse a esa condición.

Una aprobación de primera pieza eficaz suele seguir esta secuencia:

Revisar CAD, planos, lista de revisiones y requisitos de acabado antes de fabricar.
Producir una pieza o lote inicial identificado.
Verificar dimensiones y zonas críticas según el plan acordado.
Realizar el montaje de prueba con herrajes y componentes adyacentes.
Evaluar holguras, enrase, accesibilidad, cierre, vibración y apariencia.
Registrar desviaciones, acciones y responsables.
Liberar por escrito la configuración apta para repetir.

La primera pieza no debe aprobarse únicamente mediante fotografías. Las imágenes ayudan a comunicar incidencias, pero no sustituyen a medidas, secciones, plantillas o montaje físico cuando se evalúan geometrías complejas.

Defina también qué cambios son aceptables sin una nueva validación y cuáles exigen repetir la prueba. Modificar un recorte no visible puede tener un impacto limitado; desplazar un punto de fijación, cambiar un refuerzo o alterar una superficie exterior puede afectar al ajuste del vehículo completo.

Controle revisiones, embalaje y piezas de repuesto

En series pequeñas, una sola revisión mal identificada puede dejar piezas inutilizables. El control documental debe ser tan riguroso como el control de fabricación, especialmente cuando hay compras espaciadas en el tiempo.

Cada referencia debería tener:

Código de pieza y descripción inequívoca.
Revisión de CAD, plano y especificación de acabado.
Fecha de liberación y responsable de aprobación.
Lista de componentes asociados: insertos, soportes, clips o fijaciones.
Criterios de inspección aplicables.
Requisitos de marcado de la pieza y trazabilidad documental, cuando proceda.

No utilice expresiones ambiguas como “última versión” en un pedido. Indique siempre el número de revisión aprobado. Si una modificación afecta a piezas de mano izquierda y derecha, conjuntos relacionados o utillajes compartidos, documente el alcance completo del cambio.

El embalaje debe proteger las zonas visibles, los bordes, las pestañas y los puntos de fijación. Conviene definir si las piezas pueden apilarse, qué caras necesitan separadores, cómo se protege una superficie preparada para pintura y si los herrajes se envían montados o por separado. Para paneles grandes o con geometría delicada, el embalaje forma parte de la preservación dimensional durante el transporte y la manipulación.

Por último, planifique las piezas de repuesto desde el principio. Mantener un registro de utillaje, revisión liberada, color o estado de preparación y requisitos de embalaje simplifica los pedidos posteriores. También evita que una reposición se fabrique con datos diferentes a los del vehículo ya entregado.

Qué incluir en una RFQ de paneles FRP para automoción

Una RFQ completa acelera la evaluación técnica y permite comparar propuestas sobre una base razonable. Como mínimo, adjunte:

Modelo CAD y planos con revisión controlada.
Cantidad inicial, volumen estimado y frecuencia de reposición.
Fotos o información del vehículo y de las piezas vecinas, cuando ayuden a entender interfaces.
Requisitos de superficie visible, preparación y pintura.
Holguras, enrase, datums y cotas críticas.
Puntos de fijación, herrajes, insertos y refuerzos.
Condición de entrega: recortado, mecanizado, ensamblado o preparado para pintura.
Plan de prueba de ajuste y criterios de primera pieza.
Requisitos de embalaje, identificación y control de revisiones.

Antes de iniciar un proyecto, también puede ser útil revisar esta guía sobre aspectos que un comprador OEM debe definir en piezas exteriores de automoción a medida.

GFIND puede estudiar planos y requisitos de aplicación para apoyar la revisión de fabricabilidad, el utillaje, los prototipos, la producción moldeada, el acabado, la inspección acordada y la preparación de expedición. El siguiente paso práctico es reunir el paquete técnico anterior y convertir las dudas pendientes —acabado, montaje, tolerancias y volumen— en requisitos verificables antes de solicitar ofertas.
