Planificación de cabinas modulares de PRFV para uso repetido

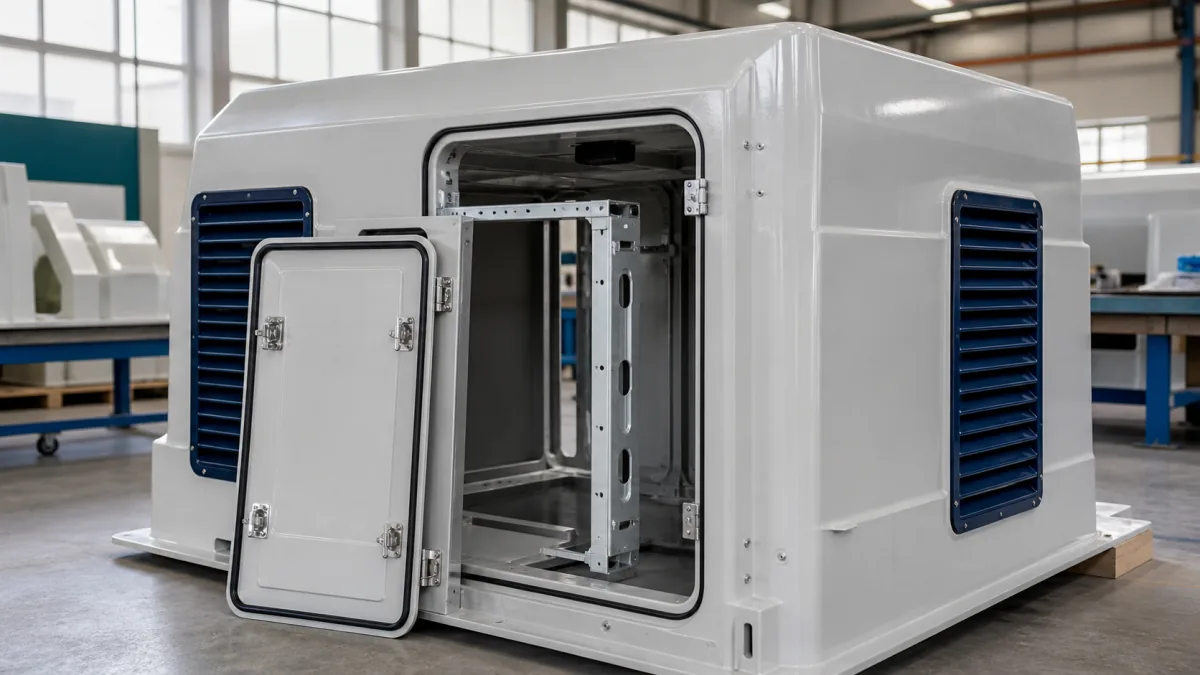

La planificación de una cabina modular de PRFV para despliegues repetidos debe empezar por una decisión sencilla: qué partes han de viajar y montarse como unidades completas, y qué partes deben unirse en obra. De ello dependen el coste logístico, el tiempo de instalación, el mantenimiento, la estanqueidad y la posibilidad de repetir el pedido sin rediseñar el conjunto.

Una cabina de fibra de vidrio reforzada (PRFV) bien resuelta no es solo una carcasa resistente a la intemperie. Es un sistema: módulos estructurales, base, puntos de elevación, cerramientos, instalaciones, acabados interiores y documentación de montaje. Definir esas interfaces antes de emitir una solicitud de oferta evita incompatibilidades costosas.

Definir el uso de la cabina y las necesidades de ocupación

Antes de fijar dimensiones o materiales, describa la función operativa de la cabina. Una garita para control de accesos, un puesto de cobro, un punto de información, una cabina técnica o una caseta de supervisión pueden compartir una envolvente de PRFV, pero requieren distribuciones y prestaciones muy distintas.

Indique desde el principio:

• Número habitual y máximo de ocupantes.
• Turnos, duración de la ocupación y necesidad de descanso o almacenamiento.
• Actividades realizadas dentro: vigilancia, atención al público, operación de equipos, cobro, control técnico o gestión documental.
• Equipos que generan calor, ruido o consumos eléctricos.
• Necesidad de visibilidad perimetral, privacidad, ventilación o comunicación con el exterior.
• Condiciones del emplazamiento: costa, lluvia frecuente, polvo, viento, exposición solar, heladas o entorno industrial.
• Si la cabina será fija, reubicable ocasionalmente o trasladada entre ubicaciones de forma periódica.

La ocupación condiciona el espacio útil, la posición de puertas y ventanas, la renovación de aire, el aislamiento y la carga sobre la instalación eléctrica. También determina si el suelo necesita una resistencia superficial específica, si se requieren superficies fácilmente descontaminables o si conviene incorporar mobiliario integrado.

Para una cabina de vigilancia, por ejemplo, suele ser prioritario eliminar puntos ciegos, ubicar el puesto de trabajo frente al acceso y evitar reflejos en el acristalamiento. En una cabina técnica, la prioridad puede ser dejar una zona de mantenimiento alrededor de armarios eléctricos, incorporar rejillas de ventilación y separar a las personas de equipos con riesgo térmico.

No presuponga que una cabina estándar será válida por sus dimensiones exteriores. Solicite un plano de distribución con cotas interiores libres, altura útil, sentido de apertura de puertas, recorrido de evacuación y zonas reservadas para equipos.

Dividir la estructura en módulos repetibles

El principio central de la modular FRP booth planning es repetir interfaces, no solo paneles. Un módulo repetible debe poder fabricarse, transportar, elevar y conectar con la misma lógica cada vez que se repita el proyecto.

Las configuraciones habituales incluyen:

El PRFV permite producir piezas moldeadas y paneles con geometrías adaptadas, pero la modularidad no elimina los límites de transporte. Defina las dimensiones máximas del bulto considerando la ruta completa: anchuras de vía, gálibos, radios de giro, acceso final, puertas, vallas, pendiente y espacio disponible para descarga.

Conviene separar tres dimensiones en la documentación:

1. Dimensión funcional montada: la que necesita el usuario.
2. Dimensión de transporte: la del módulo embalado, incluidos salientes protegidos.
3. Dimensión de manipulación: la requerida para girar, elevar y colocar el módulo con seguridad.

Las juntas entre módulos merecen una especificación propia. Deben indicar el tipo de solape, junta elástica o perfil de unión; la secuencia de fijación; los sellantes compatibles; las tolerancias admisibles; y cómo se inspeccionará la continuidad del cierre. Una junta diseñada solo para unir paneles puede no soportar vibraciones de transporte, dilatación térmica o entrada de agua impulsada por viento.

Para pedidos seriados, identifique módulos con códigos estables, como M-A para esquina acristalada, M-B para pared ciega con puerta o M-C para techo técnico. El código ha de vincularse a plano, lista de materiales, acabado, huecos y revisión. Evite llamar “módulo estándar” a una pieza que cambia de tamaño, posición de puerta o taladros en cada pedido.

Establecer interfaces de base, elevación y anclaje

La cabina debe tener una relación definida con el terreno o la estructura soporte. El proveedor de la cabina puede fabricar la base, pero el comprador debe aportar o confirmar las condiciones de la cimentación, solera, forjado, bancada metálica o plataforma existente.

La información mínima de interfaz incluye:

• Plano de apoyos, con cotas y cargas previstas por punto si están disponibles.
• Planitud y nivelación exigidas a la superficie receptora.
• Tipo de apoyo: continuo, patas regulables, bastidor, losa o perfiles.
• Patrón de anclajes, diámetro de fijaciones y tolerancias de posición.
• Requisitos de aislamiento frente a humedad, vibración o corrosión galvánica.
• Detalle de remates para impedir la entrada de agua bajo el umbral o la base.
• Procedimiento de nivelación y reapriete tras la colocación.

No sitúe los puntos de anclaje únicamente donde resulte cómodo taladrar. Deben coincidir con zonas estructuralmente preparadas del bastidor o de la base de PRFV. Taladrar después en una zona no prevista puede debilitar una pieza, dañar un acabado o crear una vía de infiltración.

Los puntos de izado requieren la misma atención. Especifique si se elevará el conjunto completo, la base y la envolvente por separado, o cada módulo individual. Deben definirse los puntos autorizados, el tipo de herraje o inserto, la orientación de las eslingas, cualquier necesidad de balancín y las restricciones durante el levantamiento. Un módulo que resiste su propio peso en servicio no necesariamente puede soportar esfuerzos locales de elevación sin una preparación específica.

Si la cabina se instala en una zona expuesta, la estabilidad frente al viento debe evaluarse para la ubicación real, la geometría, el anclaje y el uso previsto. No sustituya esta comprobación por una estimación basada solo en el peso de la cabina.

Coordinar puertas, ventanas, mostradores y equipos

Puertas, acristalamientos, mostradores y equipos deben coordinarse como un conjunto. Cambiar uno de estos elementos tarde suele obligar a mover refuerzos, conducciones, puntos de luz o muebles interiores.

Para las puertas, confirme:

• Anchura y altura de paso libre, no solo dimensión nominal de la hoja.
• Sentido de apertura y espacio de barrido exterior e interior.
• Mano de apertura, tipo de cerradura, control de acceso y posibilidad de apertura de emergencia.
• Umbral, drenaje, accesibilidad y protección frente a entrada de agua.
• Resistencia requerida según uso, frecuencia de apertura y exposición.

En ventanas y paños transparentes, defina la zona de visión real desde la posición de trabajo. Añada la altura del mostrador, la mesa, las pantallas y la estatura de los ocupantes al plano de revisión. Una ventana amplia no garantiza visibilidad útil si un pilar, una caja eléctrica o un reflejo bloquean el campo visual.

También debe concretarse el tipo de acristalamiento, su fijación, las necesidades de seguridad, la protección solar y la posibilidad de sustitución. En zonas con sol intenso, la combinación de orientación, color exterior, superficie acristalada y ventilación puede elevar notablemente la carga térmica interior.

Los mostradores exteriores requieren un detalle de sellado y evacuación de agua, especialmente si incluyen persiana, ventanilla abatible o hueco pasadocumentos. Si se prevén monitores, interfonos, lectores, impresoras, cámaras o barreras de control, solicite sus dimensiones, peso, fijaciones, registros y recorridos de cable antes de cerrar el diseño.

Para aplicaciones de control de acceso, puede ser útil revisar ejemplos de configuración de una garita de vigilancia y adaptar la disposición a los equipos y flujos del proyecto.

Planificar rutas para electricidad, climatización y otros servicios

Las instalaciones deben diseñarse antes del laminado, ensamblaje o acabado final de los módulos. Abrir huecos posteriores para conductos, cajas o tubos puede comprometer el sellado y complicar la repetición del modelo.

Prepare una matriz de servicios que indique, para cada uno:

El recorrido de las instalaciones debe ser accesible donde pueda requerir inspección o sustitución. No confíe en huecos cerrados sin registros si contienen conexiones, cajas de derivación, sifones o uniones sometidas a mantenimiento.

Cuando una cabina tenga climatización, distinga entre conductos de aire, alimentación eléctrica, control y evacuación de condensados. Son rutas con requisitos distintos. El agua de condensación necesita una pendiente y un destino definido; descargarla sobre la base o junto al acceso puede generar suciedad, hielo o deterioro del entorno.

Reserve capacidad para cambios previsibles, pero no llene los huecos internos sin criterio. Es preferible documentar conducciones de reserva concretas, con diámetro, extremos y cordón pasacables, que dejar cavidades indeterminadas difíciles de localizar en futuros pedidos.

La conexión en obra también debe quedar clara: quién suministra la acometida, dónde termina, qué elementos deben montarse in situ y qué verificaciones eléctricas o funcionales corresponden antes de poner la cabina en servicio.

Especificar acabado exterior, exposición meteorológica y limpieza

El PRFV puede adaptarse a distintos acabados, pero el acabado correcto depende del ambiente y del método de mantenimiento. No basta con pedir “uso exterior”: describa la exposición real.

Incluya en la especificación:

• Color, brillo o textura superficial requeridos.
• Exposición a radiación solar, lluvia, humedad persistente, hielo, salinidad, polvo o contaminantes.
• Productos de limpieza permitidos y frecuencia prevista.
• Riesgo de grafitis, salpicaduras de combustibles, aceites u otros agentes presentes en la ubicación.
• Acabados interiores lavables, antideslizantes o resistentes a abrasión cuando el uso lo exija.
• Necesidad de canalones, goterones, pendientes y sellados visibles para controlar el agua.

Los tonos oscuros pueden incrementar la temperatura superficial bajo el sol, mientras que una textura muy marcada puede retener suciedad y dificultar la limpieza. En zonas costeras o industriales, no solo importa la cara exterior: las fijaciones, herrajes, juntas y remates deben seleccionarse para el ambiente de instalación.

Evite especificaciones ambiguas como “color similar a la muestra” si el proyecto exige uniformidad entre pedidos. Defina una referencia de color acordada, el área de aplicación y el criterio de aceptación visual. Igualmente, indique si pequeñas variaciones estéticas propias de un proceso de fabricación son aceptables en caras no visibles o si existen superficies críticas para la imagen de marca.

La limpieza debe contemplarse desde el diseño. Una cubierta plana sin drenaje definido, huecos que acumulan polvo o juntas expuestas sin protección pueden convertir una cabina fácil de limpiar en una instalación de mantenimiento frecuente.

Probar el montaje, el embalaje y la instalación en obra

Antes de lanzar una serie o enviar una primera unidad a una ubicación remota, valide el proceso completo de instalación. Una prueba de montaje permite descubrir conflictos que no siempre aparecen en un plano: tornillería inaccesible, secuencias imposibles, paneles que requieren demasiados operarios o cables que no alcanzan su punto de conexión.

La revisión debe cubrir cinco fases:

1. Preparación de la base: compruebe cotas, nivel, apoyos, anclajes y pasos de instalaciones.
2. Descarga y elevación: confirme pesos de bultos, puntos autorizados y espacio de maniobra.
3. Montaje de módulos: siga una secuencia documentada con fijaciones, sellantes y pares de apriete cuando proceda.
4. Conexión y acabado: instale servicios, remates, juntas, cubiertas de unión y protecciones.
5. Inspección final: revise puertas, ventanas, drenaje, estanqueidad visible, acabados, equipos y documentación entregada.

El embalaje no es un detalle logístico secundario. Debe proteger esquinas, acristalamientos, elementos salientes y superficies acabadas, pero también permitir identificar cada bulto y descargarlo en el orden de montaje. Marcar claramente los módulos, la orientación y el contenido de las cajas de fijaciones reduce errores en emplazamientos con poco espacio.

Entregue con cada conjunto un paquete de instalación que incluya planos de conjunto, despiece, lista de bultos, instrucciones de izado, secuencia de montaje, esquema de conexiones, lista de sellantes y fijaciones, y lista de comprobación de recepción. Si algún componente se suministra por terceros, identifique con precisión su interfaz y quién asume su montaje.

Los errores más frecuentes son transportar una cabina diseñada solo para instalación fija, no prever acceso de grúa o carretilla, omitir el drenaje de condensados, instalar ventanas antes de cerrar una junta estructural o no proteger uniones durante el transporte.

Controlar revisiones para despliegues repetidos

La repetición fiable exige control documental. Una cabina que se pide de nuevo seis meses después puede parecer igual, pero pequeñas diferencias en una puerta, un cuadro eléctrico o una ventana pueden alterar piezas, cableados y embalajes.

Establezca una referencia de configuración formada por:

• Código de proyecto y de cada módulo.
• Plano general y planos de detalle con número de revisión.
• Lista de materiales y componentes aprobados.
• Especificación de PRFV, acabado, color, herrajes, acristalamiento y sellantes.
• Matriz de interfaces: base, anclajes, servicios, equipos y transporte.
• Fotografías o muestra aprobada para acabados visibles, cuando sea pertinente.
• Lista de cambios, fecha, motivo y aprobación responsable.

Diferencie entre cambios intercambiables y cambios no intercambiables. Por ejemplo, sustituir un modelo de luminaria puede exigir una nueva apertura o modificar una carga eléctrica; cambiar la posición de una puerta afecta a refuerzos, mobiliario, rutas de evacuación y embalaje. Ninguna modificación debería incorporarse en producción sin identificar su impacto en planos, instrucciones de montaje y repuestos.

Para proyectos con varias ubicaciones, defina una configuración base y una hoja de variaciones por emplazamiento. Así se evita que cada pedido se convierta en un diseño independiente. Las variaciones pueden incluir el sentido de apertura, color, equipo de climatización, tipo de anclaje o conexión eléctrica, pero deben registrarse frente a una referencia común.

Una solicitud de oferta útil para cabinas modulares de PRFV debería adjuntar, como mínimo, el uso previsto, plano de distribución, dimensiones de transporte, ubicación y condiciones ambientales, base disponible, equipos integrados, servicios, requisitos de acabado, cantidad inicial y previsión de repetición. GFIND puede revisar planos del comprador y requisitos de aplicación para valorar fabricabilidad, utillaje, prototipos, producción moldeada, acabado e inspección según referencias acordadas.

Si está definiendo una solución transportable, consulte las cabinas portátiles de PRFV para comparar configuraciones de partida. Cuando ya disponga de planos, lista de requisitos e interfaces críticas, puede solicitar una revisión del proyecto para preparar una consulta técnica más precisa.
